HAVA SİSTEMİ

Pamuk toplama makinelerinde emiş ve taşıma görevini üstlenen hava sistemi, güçlü hava akışıyla maksimum toplama verimliliği sağlar. DCT Tarım mühendisliğiyle geliştirilen sistem, makinenin tıkanmadan ve verimli çalışmasını garanti eder.

Etiketler: hava sistemi , pamuk emiş hattı , dct tarım hava akışı , makine hava filtresi

İlgili Ürünler

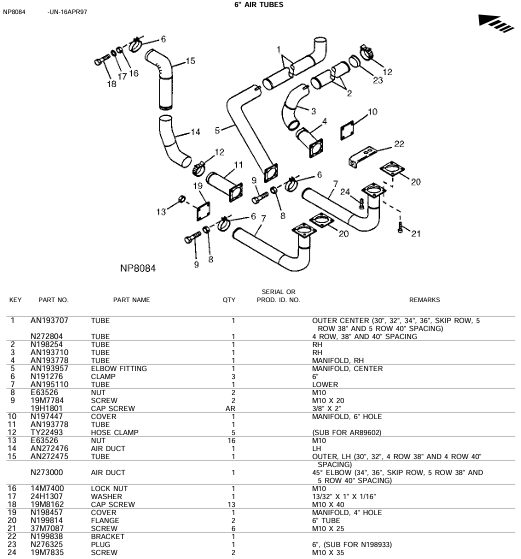

6'lık Hava Borusu

6 inçlik hava borusu sistemi, pamuk toplama makinelerinde hava akışını yönlendiren ve toplanan materyalin aktarımını sağlayan boru ve bağlantı sistemidir. Farklı sıra aralıklarına ve konumlara uygun olarak çeşitli borular, dirsek bağlantıları, manifold kapakları ve kelepçeler içerir. Bu yapı, makinenin sağ, sol ve merkez bölümlerine eşit dağılımla hava akışı sağlar. 6" çapındaki bu borular, hem verimlilik hem de dayanıklılık açısından özel olarak tasarlanmıştır. Alt ve üst bağlantı parçaları, vida ve somunlarla sabitlenir. Özellikle 30"–40" sıra aralıkları ve atlamalı sıralar için uygundur.

Mağazada İncele

Konum	Parça No	Parça Adı	Adet	Açıklama
1	AN193707	Boru	1	Dış Merkez (30", 32", 34", 36" atlamalı 5 sıralı, 38" ve 5 sıralı 40")
2	N272804	Boru	1	4 Sıralı, 38" ve 40" aralıklı
3	N193944	Boru	1	Sağ
4	AN193708	Boru	1	Sol
5	AN193719	Manifold, Sağ	1
6	AN193752	Diz Bağlantısı	1	Manifold, Merkez
7	AN191710	Kelepçe	3	C
8	AN251096	Kapak	1	Alt
9	E63526	Somun	2	M10
10	19M7784	Vida	2	M10 x 20
11	19H1801	Cıvata	AR	3/8" x 2"
12	19H1747	Kapak Cıvatası	1	Manifold, 6 delikli
13	N193709	Boru Kelepçesi	1
14	AN272493	Boru Kelepçesi	1	(AN889602 yerine geçer)
15	E62246	Somun	16	M10
16	AN272475	Hava Kanalı	1	Sol (30", 32", 4 sıralı 38", 4 sıralı 40")
17	AN273000	Hava Kanalı	1	45° dirsekli (30", 36" atlamalı, 5 sıralı 38", 5 sıralı 40")
18	14M7400	Kontra Somun	1	M10
19	14H1047	Pul	2	13/32" x 1-1/4"
20	19H1607	Cıvata	3	M10 x 40
21	19H1972	Vida	2	6 T, 3/8" (N199833 yerine geçer)
22	AN273835	Kapak	1

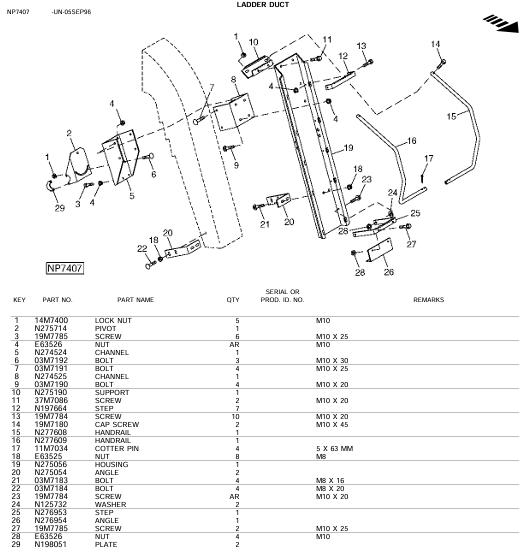

Baca Üstü Merdiven

Baca Üstü Merdiven, pamuk toplama makinelerinde üst bölgelere erişim için tasarlanmış sağlam bir merdiven yapısıdır. Kanal ve destek parçaları sayesinde gövdeye sabitlenir. El tutamakları sayesinde operatör güvenliği artırılmıştır. Mil, somun, vida ve açı parçaları ile monte edilen bu yapı, bakım veya servis işlemleri sırasında kolay erişim sağlar. Merdiven basamakları sağlam ve kaymaz malzemeden yapılmıştır. Bu sistem, hem dayanıklı hem de kolay monte edilebilir şekilde tasarlanmıştır.

Mağazada İncele

Konum	Parça No	Parça Adı	Adet	Açıklama
1	14M7400	Kontra Somun	5	M10
2	N297514	Mil	1
3	N197865	Vida	6	M10 x 25
4	E63542	Somun	AR	M10
5	N274524	Kanal	1
6	03M7192	Cıvata	3	M10 x 30
7	03M7191	Cıvata	4	M10 x 25
8	N274506	Kanal	1
9	N197109	Destek	2
10	N274610	Destek	2	M10 x 20
11	03M7190	Vida	7	M10 x 20
12	N197864	Vida	10
13	19M7086	Silindirik Başlı Vida	2	M10 x 45
14	N274008	Tutamak	1
15	N277063	Tutamak	1
16	11M7041	Segman Pimi	2	5 x 63 mm
17	E125505	Burç	4
18	N207054	Açı Parçası	2	M8 x 16
19	03M7184	Cıvata	4	M8 x 20
20	03M7193	Cıvata	AR	M10 x 20
21	N197354	Pul	8
22	N197633	Pul	4
23	N274003	Açı Parçası	2
24	19M7085	Vida	1	M10 x 25
25	E63562	Somun	1	M10
26	19M7084	Vida	2	M10 x 20
27	N197833	Pim	1
28	E63655	Somun	2
29	19M8051	Plaka	2

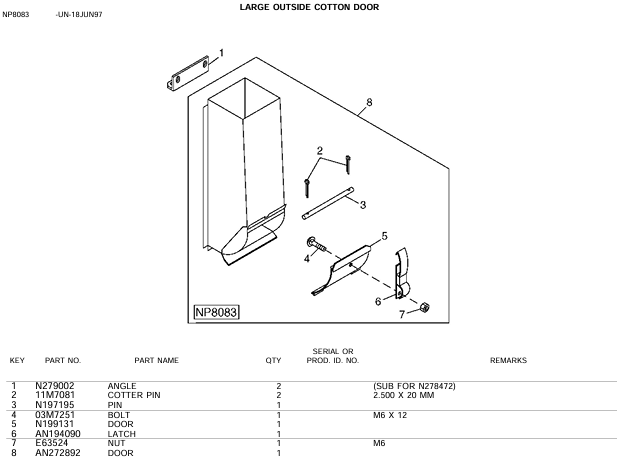

Büyük Dış Kapak

Büyük dış pamuk kapağı, pamuk toplama makinelerinde dış bölgeyi korumaya yönelik monte edilen dayanıklı metal bir parçadır. Sistem; açı parçaları, pim, segman, mandal ve somun gibi birleştirici donanımlarla sağlam şekilde sabitlenir. Kolay erişim ve bakım için açılıp kapanabilir yapıdadır. Montajı oldukça kolay olup dış darbelere karşı sistemi korumayı amaçlar. Genellikle iç mekanizmayı kaplayan dış yüzey olarak kullanılır.

Mağazada İncele

Konum	Parça No	Parça Adı	Adet	Açıklama
1	N279002	Açı Parçası	2	(N278472 yerine geçer)
2	11M7081	Segman Pimi	2	2.500 x 20 mm
3	N197195	Pim	1
4	03M7251	Cıvata	1	M6 x 12
5	N191931	Kapak	1
6	AN194090	Mandal	1
7	E63542	Somun	1	M6
8	AN272892	Kapak	1

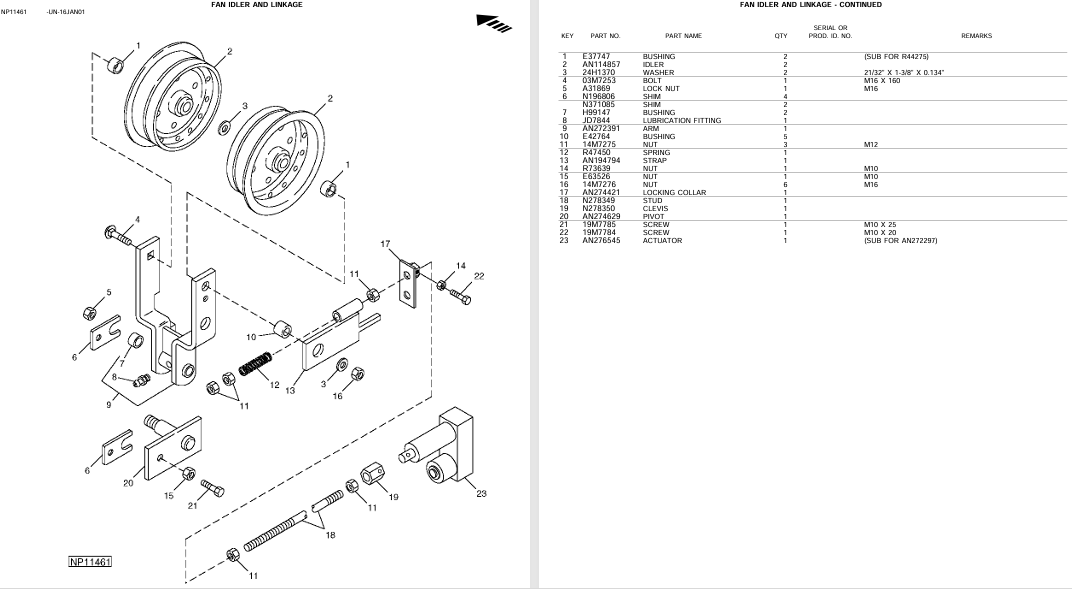

Fan Gergisi ve Bağlantıları

Bu bölüm, fan tahrik sisteminde kayışın gerginliğini sağlamak için kullanılan gergi mekanizmasını ve bağlantı bileşenlerini içerir. Gergi kolları, burçlar, yay ve pivot bağlantılar ile birlikte çalışarak kayışın düzgün çalışmasını sağlar. Aktüatör, otomatik gergi sistemine güç sağlar. Kilitli yataklar, yağlama uçları ve şim ayarları ile birlikte sistemin uzun ömürlü ve stabil çalışması hedeflenmiştir.

Mağazada İncele

Konum	Parça No	Parça Adı	Adet	Açıklama
1	E379747	Buşing (Burç)	2	R44275 yerine
2	AN174851	Rulman	2
3	24M1730	Pul	2	2 1/32" x 1 3/8" x 0.134"
4	03M7253	Cıvata	1	M16 x 160
5	A31869	Kilit Somun	1	M16
6	N195886	Şim (Ayraç)	4
7	N191015	Şim	2
8	JD8744	Yağlama Ucu	1
9	AN273271	Kol	1
10	E427626	Buşing	5
11	14M7755	Somun	6	M12
12	R474050	Yay	1
13	R373494	Askı Kayışı	1
14	R139793	Pul	1	M10
15	E63826	Somun	1	M10
16	14M7742	Somun	6	M16
17	AN274261	Kilitli Yuva	1
18	N278459	Miller	1
19	N278366	Burç	1
20	AN274629	Pivot (Bağlantı)	1
21	19M7785	Vida	1	M10 x 25
22	19M7784	Vida	1	M10 x 20
23	AN276545	Aktüatör	1	AN272297 yerine

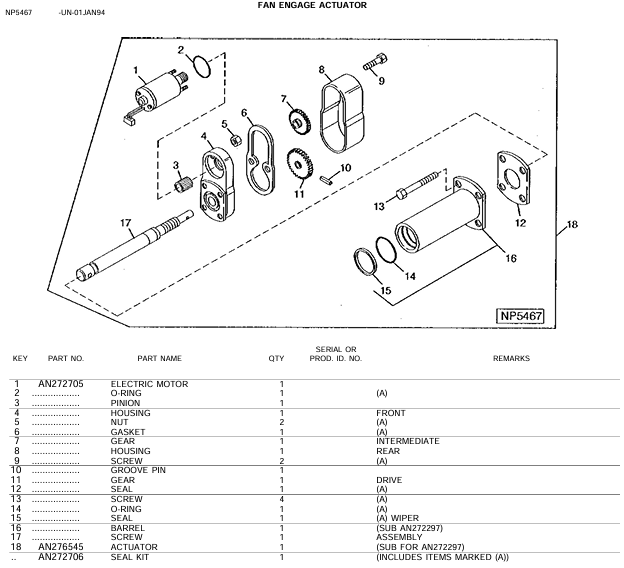

Fan Kumanda Motoru

Bu sistem, fan kayışının uygun gerilimde tutulmasını sağlamak için kullanılan gergi kolu, kasnaklar ve aktüatör mekanizmasını içerir. Çift rulmanlı kasnaklar, burçlar ve yaylı sistemle birlikte düzgün dönme sağlarken; mil, saplama, şim ve çeşitli bağlantı elemanları ile sistem sabitlenir. Aktüatör, gergi mekanizmasını otomatik veya manuel olarak ayarlamak için kullanılır. Yağlama uçları ve kelepçeler bakım kolaylığı sağlar.

Mağazada İncele

Konum	Parça No	Parça Adı	Adet	Açıklama
1	E379747	Burç	2	(R44275 yerine geçer)
2	AN114851	Rulman	2
3	24M1730	Pul	2	21/32" x 1.38" x 0.134"
4	03M7253	Cıvata	1	M16 x 160
5	A319686	Kilitli Somun	1	M16
6	N193685	Şim	4
7	N193691	Şim	2
8	JD7844	Yağlama Ucu	1
9	E427675	Kol	1
10	E427676	Burç	5	M12
11	14M7275	Somun	6	M10
12	R447450	Yay	1
13	R471964	Kelepçe	1
14	R379394	Kemer	1
15	E63526	Somun	1	M10
16	14M7276	Somun	6	M10
17	AN274244	Kilitli Yuva	1
18	N278450	Saplama	1
19	N278459	Kovan	1
20	AN274669	Mili	1
21	19M7785	Vida	1	M10 x 25
22	19M7784	Vida	1	M10 x 20
23	AN276545	Aktüatör	1	(AN272297 yerine geçer)

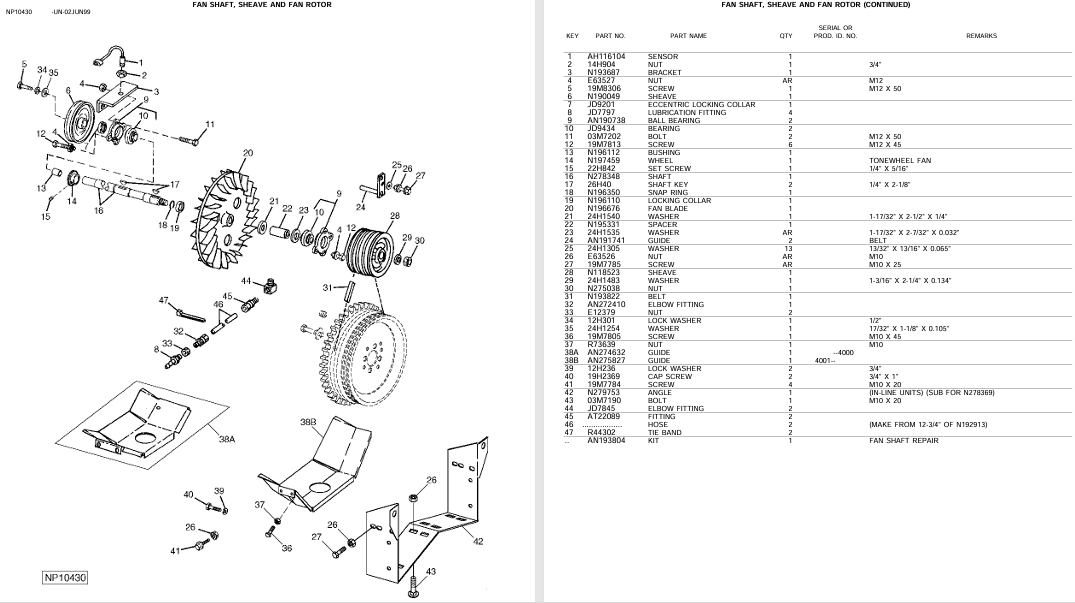

Fan Mili, Kasnak ve Fan Motoru

Bu sistem, fanın tahrik mekanizmasını oluşturan ana bileşenleri kapsar. Fan mili, kasnak ve rulmanlar birlikte çalışarak hava akışının devamlılığını sağlar. Kasnaklar, kayışlarla güç aktarımını gerçekleştirirken, sensörler ve yağlama bağlantıları sistemin düzgün çalışmasını destekler. Fan rotorları volan tipi olup büyük hacimli hava hareketi sağlar. Parçalar arasında çeşitli segmanlar, yatak gövdeleri, set vidaları ve bağlantı açıları bulunur. Ayrıca fan mili tamir takımı sayesinde bakım işlemleri kolaylıkla yapılabilir.

Mağazada İncele

Konum	Parça No	Parça Adı	Adet	Açıklama
1	AHH1064	Sensor	1
2	14H806	Somun	1	3/4"
3	N193667	Braket	1
4	N196302	Somun	AR	M12
5	03M7066	Vida	2	M12 x 50
6	N190049	Kasnak	1
7	JD9201	Eksantrik Kilitli Yuva	1
8	JD7079	Yağlama Ucu	1
9	03M7438	Rulman	2
10	03M7432	Rulman Yatağı	1
11	03M7072	Vida	2	M12 x 50
12	03M7400	Vida	6	M12 x 45
13	N197116	Kaplin	1	Volan Fan
14	N197149	Set Vida	1	1/4" x 5/16"
15	Z824842	Set Vida	1	1/4"
16	N194650	Mil	1	1/4" x 21 5/8"
17	AHH8803	Segman	1
18	N196510	Rulman Yatağı	1
19	N196470	Fan Pervanesi	1
20	Z904852	Ara Parça	1	1-17/32" x 2-1/2" x 1/4"
21	24H6554	Pul	2	1-1/32" x 2-13/32" x 0.032"
22	24H1531	Pul	AR
23	24M3163	Burç	1	Kemer
24	24H1305	Pul	3	1 13/32" x 13/16" x 0.065"
25	E635256	Somun	AR	M10
26	03M7925	Vida	AR	M10 x 25
27	N197875	Kasnak	1
28	24H1643	Pul	1	1-3/16" x 2-1/4" x 0.134"
29	N198308	Somun	1
30	N173622	Kemer	1
31	N198420	Dirsek	1
32	24M1711	Somun	1	1/2"
33	24H1301	Tırtıklı Pul	1
34	24H1305	Pul	1	1 13/32" x 1-1/8" x 0.105"
35	03M7066	Vida	1	M10 x 45
36	N278622	Kılavuz	1	~4000
37	N278527	Kılavuz	1
38A	24H1642	Kilitli Pul	2	3/4"
38B	24H1643	Kapak	2	3/4" x 4" x 1"
39	03M7066	Vida	4	M10 x 20
40	N197193	Açı	1	İnç Birim (N278369 yerine geçer)
41	03M7400	Vida	2	M10 x 20
42	JD9745	Dirsek	2
43	47-22069	Bağlantı	2
44	R44304	Hortum	2	N192913'ten 124-3/4"
45	R44302	Bağlama Bandı	2
47	AN193804	Kit	1	Fan Mili Tamir Takımı

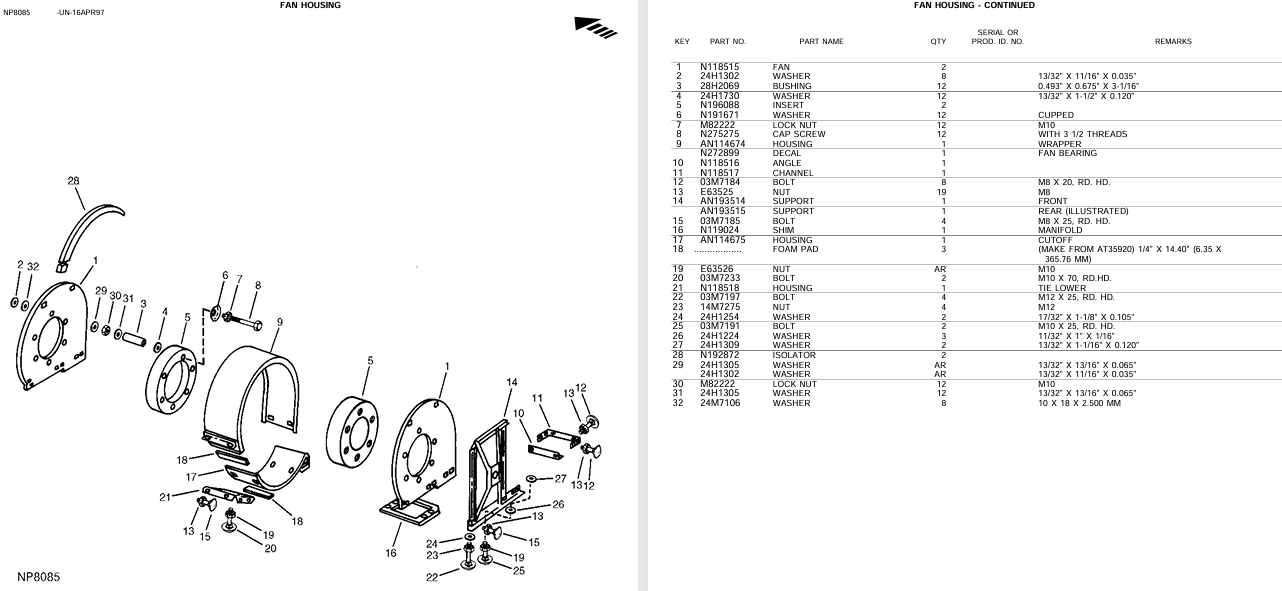

Fan Muhafaza

Fan muhafaza sistemi, makinedeki hava sirkülasyonunun güvenli ve verimli çalışmasını sağlamak amacıyla tasarlanmıştır. Ana fan gövdesi, sargılı dış muhafaza, destek açıları ve sünger pedler ile titreşimi azaltarak sessiz çalışma sunar. Çift fan yapısıyla hava akışı desteklenir. Burç, pul ve kelepçe grubu sayesinde her bir bağlantı sıkı ve sağlamdır. Gövde parçaları arasında kesimli, etiketli ve alt taban olarak tanımlanmış farklı formlar bulunmaktadır. Bu sistem aynı zamanda hava yataklarının desteklenmesini ve dış ortamdan izole edilmesini sağlar.

Mağazada İncele

Konum	Parça No	Parça Adı	Adet	Açıklama
1	N118515	Fan	2
2	24H1302	Pul	8	1 13/32" x 1 1/16" x 0.035"
3	28H2006	Burç	12	0.493" x 0.625" x 3-1/16"
4	24H1730	Pul	12	1 13/32" x 1-1/2" x 0.120"
5	N196088	Yatak Yuva	2
6	N118271	Pul	2	Kıvrılmış
7	M82227	Sık Somun	12	M10
8	N272575	Vida	12	3 1/2 dişli
9	AN146714	Gövde	1	Sargılı
10	N127899	Etiket	1	Fan Rulmanı
11	N118516	Açı	1
12	N118217	Kanal	1
13	03M1784	Cıvata	10	M8 x 20, RD. HD.
14	E635254	Somun	19	M8
15	AN193514	Destek	1	Ön
16	AN193515	Destek	1	Arka (Görselde)
17	03M1938	Cıvata	4	M8 x 25, RD. HD.
18	N110024	Pul	1	Manifold
19	N114675	Gövde	1	Kesimli
20	–	Sünger Ped	3	AT35920 esaslı, 1/4" x 14.00" (365.76 mm)
21	E635256	Somun	AR	M10
22	03M7323	Cıvata	2	M10 x 70, RD. HD.
23	N118518	Gövde	1	Alt Parça
24	03M7197	Cıvata	4	M12 x 25, RD. HD.
25	14M725	Somun	1	M12
26	24H1254	Pul	2	1 13/32" x 1-1/8" x 0.105"
27	03M1791	Cıvata	1	M10 x 25, RD. HD.
28	24H1224	Pul	3	1 13/32" x 1" x 1/16"
29	24H1309	Pul	2	1 13/32" x 1-1/16" x 0.120"
30	N278025	İzolatör	2
31	24H1305	Pul	AR	1 13/32" x 13/16" x 0.065"
32	24H1302	Pul	AR	1 13/32" x 11/16" x 0.035"

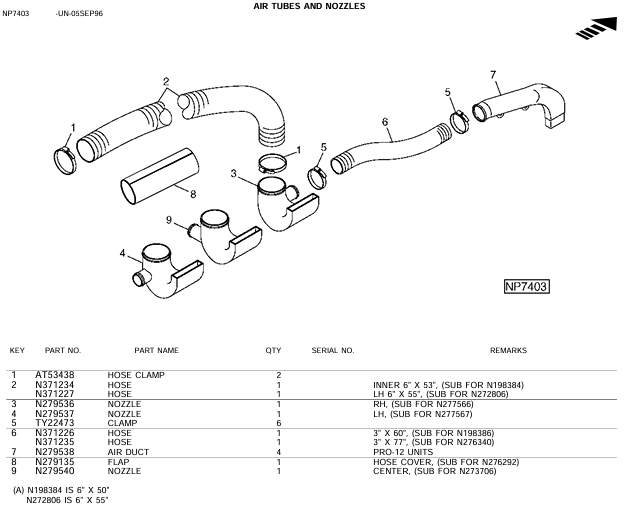

Hava Boruları ve Bağlantıları

Bu sistem, pamuk toplama makinelerinde hava akışının yönlendirilmesi ve taşınan materyalin işlenmesini sağlayan hortumlar, kelepçeler ve nozul bağlantılarından oluşur. 6 inç çapındaki esnek ve sabit hortumlar, farklı konumlara (sağ, sol, merkez) özel nozul (memebaşlık) bağlantılarıyla desteklenmiştir. Hortum kelepçeleri sızdırmaz bağlantı sağlarken, hava kanalları PRO-12 ünite konfigürasyonlarıyla uyumludur. Sistem, makine içi hava dağılımını optimize eder ve eski model numaralarının yerine geçebilen (SUB FOR…) yedek parçaları içerir.

Mağazada İncele

Konum	Parça No	Parça Adı	Adet	Açıklama
1	AT53438	Hortum Kelepçesi	2
2	N371134	Hortum	1	İç 6” x 53” (N198384 yerine geçer)
3	N371227	Hortum	1	Sol 6” x 55” (N272806 yerine geçer)
4	N279536	Memebaşlık (Nozul)	1	Sağ (N277566 yerine geçer)
5	N279537	Memebaşlık (Nozul)	1	Sol (N277567 yerine geçer)
6	T22473	Kelepçe	3
7	N371226	Hortum	1	3” x 60” (N198386 yerine geçer)
8	N371235	Hortum	1	3” x 77” (N276340 yerine geçer)
9	N270538	Hava Kanalı	4	PRO-12 Üniteler
10	N279135	Kapaçık (Flap)	1	Hava Kapağı (N276292 yerine geçer)
11	N295440	Memebaşlık (Nozul)	1	Merkez (N273706 yerine geçer)

Komple Fan

Bu parça, pamuk toplama makinelerinde kullanılan komple üfleyici fan sistemini temsil eder. Üfleyici fan, toplanan pamuğun taşınmasını ve sistem içerisindeki hava akışının sağlanmasını mümkün kılar. Yüksek verimli çalışması, hem toplama performansını artırır hem de sistemin tıkanmasını önler. Fan sistemi genellikle aşırı kullanımda zamanla yıpranabilir ve bu nedenle değişimi gerekir. AN274636 parça numaralı bu fan, tüm montajı kapsayan tek parçalık bir çözümdür.

Mağazada İncele

Konum	Parça No	Parça Adı	Adet	Açıklama
1	AN274636	Üfleyici Fan (Blower Fan)	1	Komple Pamuk Fanı Montajı

Küçük İç Kapak

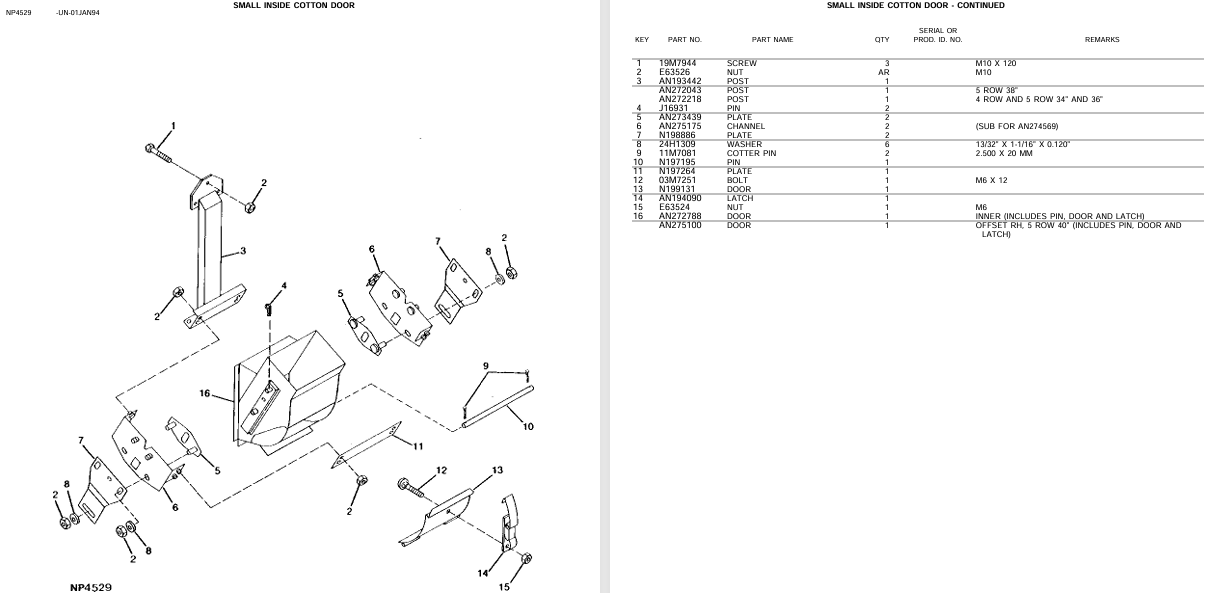

Bu montaj, pamuk toplama makinelerinde yer alan küçük iç kapak sistemine aittir. Sistemdeki dikmeler, kapaklar, pimler ve mandallar sayesinde kapak güvenli şekilde sabitlenir ve gerektiğinde kolayca açılabilir. Özellikle bakım veya temizlik sırasında açılıp kapanabilen bu parça, makine içerisindeki erişimi kolaylaştırır. Farklı sıra genişlikleri için (4, 5 sıralı, 34", 36", 38", 40") özel uyumlu versiyonları bulunmaktadır.

Mağazada İncele

Konum	Parça No	Parça Adı	Adet	Açıklama
1	19M7974	Vida	3	M10 x 120
2	E63526	Somun	AR	M10
3	AN179342	Dikme	1	5 sıralı 38"
3	AN272043	Dikme	1
3	AN272018	Dikme	1	4 sıralı ve 5 sıralı 34" ve 36"
4	J161231	Pim	2
5	AN273319	Plaka	2
6	AN275715	Kanal	2	(AN274569 yerine geçer)
7	H138686	Plaka	2
8	24M7080	Pul	6	13/32" x 1-11/16" x 0.120"
9	11M7010	Segman Pimi	2	2.500 x 20 mm
10	N197951	Pim	1
11	N197264	Plaka	1
12	03M2751	Cıvata	1	M6 x 12
13	N191931	Kapak	1
14	AN194040	Mandal	1
15	E63524	Somun	1	M6
16	AN272788	Kapak	1	İç (Pim, Kapak ve Mandal Dahil)
16	AN275100	Kapak	1	Sağ Ofset, 5 sıralı 40" (Pim, Kapak ve Mandal Dahil)

Orta Baca

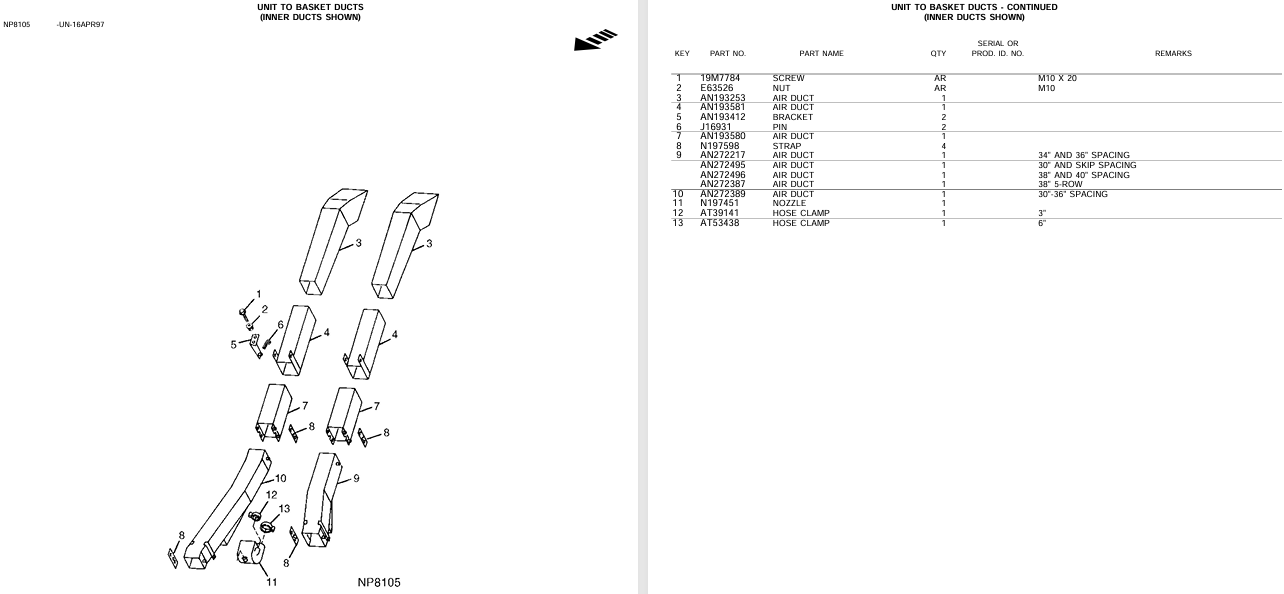

Orta Baca, ünite ile sepet arasında yer alan iç hava yönlendirme kanallarından oluşur. Her biri farklı sıra aralıkları (30", 34", 36", 38", 40") için özel olarak tasarlanmış çeşitli hava kanalları içerir. Destek braketleri, pimler ve hortum kelepçeleri ile birlikte sistemin sağlam şekilde montajı sağlanır. Ayrıca bu parça setinde püskürtme ucu da yer almakta olup, hava akışının doğrudan yönlendirilmesini sağlar. Askı kayışları, titreşim ve oynama riskini azaltarak parçaların güvenliğini artırır. Bu sistem, pamuk toplama makinelerinde hava geçişini optimize eder.

Mağazada İncele

Konum	Parça No	Parça Adı	Adet	Açıklama
1	19M7784	Vida	AR	M10 x 20
2	E63526	Somun	AR	M10
3	AN193253	Hava Kanalı	1
4	AN193581	Hava Kanalı	1
5	AN193412	Destek Braketi	2
6	J16931	Mil	2
7	AN193580	Hava Kanalı	4
8	N197958	Askı Kayışı	4
9	AN272471	Hava Kanalı	1	34" ve 36" aralıklı
	AN272475	Hava Kanalı	1	30" ve atlamalı aralıklı
	AN272496	Hava Kanalı	1	38" ve 40" aralıklı
	AN272487	Hava Kanalı	1	38" – 5 sıralı
10	AN272389	Hava Kanalı	1	30"-36" aralıklı
11	N197451	Püskürtme Ucu	1
12	AT39141	Hortum Kelepçesi	1	3"
13	AT53438	Hortum Kelepçesi	1	6"

Plastik Baca

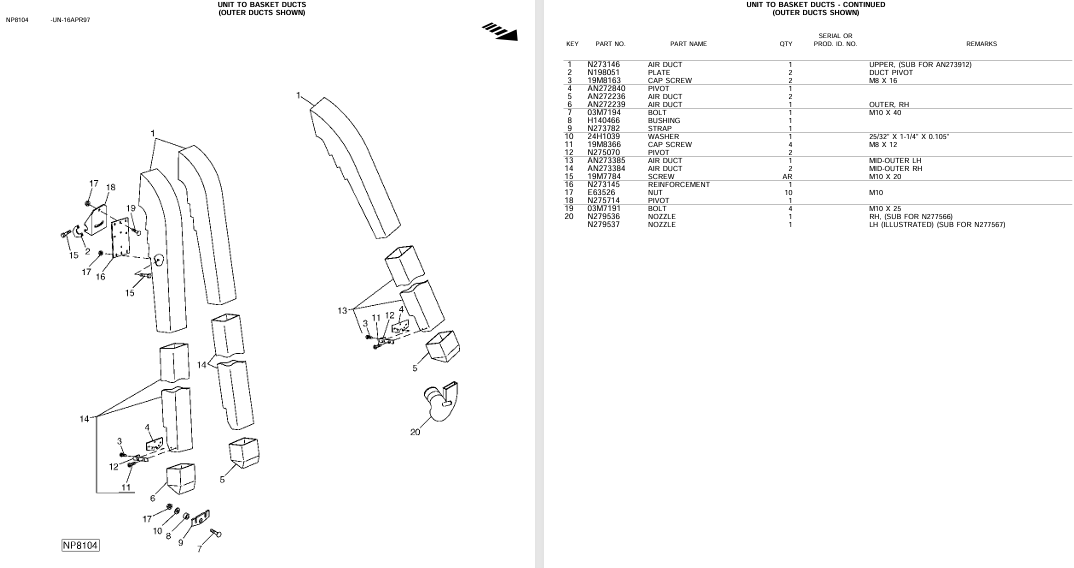

Plastik Baca, hava akışının yönlendirilmesini sağlayan ve ünite ile sepet arasındaki hava sirkülasyonunu optimize eden parçalardan oluşur. Farklı uzunluk ve şekillerdeki hava kanalları, makinenin farklı bölgelerine bağlanır. Sağ ve sol kanallar için ayrı püskürtme uçları (nozzle) kullanılır. Tüm yapı, vida ve millerle monte edilirken, askı kayışı ve burçlar ile desteklenerek titreşimden korunur. Bu sistem, pamuk işleme makinelerinde verimli hava yönlendirmesi için kritik öneme sahiptir.

Mağazada İncele

Konum	Parça No	Parça Adı	Adet	Açıklama
1	N273146	Hava Kanalı	2	Üst (N273912 yerine geçer)
2	19M8061	Plaka	2	Baca Mili için
3	19M8631	Silindirik Vida	2	M8 x 16
4	AN272844	Mil	1
5	AN272266	Hava Kanalı	2
6	AN272239	Hava Kanalı	1	Dış, Sağ
7	03M7196	Cıvata	1	M10 x 40
8	H134066	Burç	1
9	N247392	Askı Kayışı	1
10	24H1366	Pul	1	23/32" x 1-1/4" x 0.105"
11	19M8066	Silindirik Vida	2	M8 x 12
12	N275038	Mil	1
13	AN273846	Hava Kanalı	2	Orta-Dış Sol
14	AN273844	Hava Kanalı	2	Orta-Dış Sağ
15	N197384	Vida	AR	M10 x 20
16	N274154	Destek Plakası	1
17	E63546	Somun	10	M10
18	N257174	Mil	1
19	03M7191	Cıvata	1	M10 x 25
20	N279536 / N279537	Püskürtme Ucu	1	Sağ: N279536 (N279568 yerine geçer), Sol: N279537 (N279567 yerine geçer)
