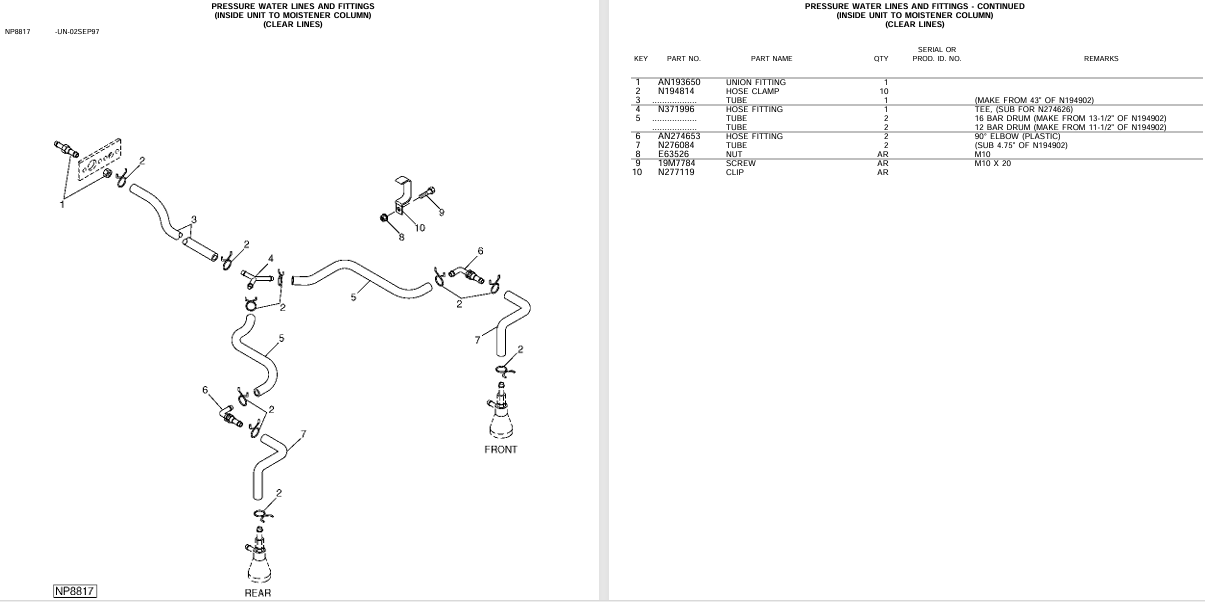

Basınçlı Su Hatları ve Bağlantıları

Bu sistem, pamuk toplama makinesindeki nemlendirici kolona (moistener column) doğru uzanan iç üniteye ait basınçlı su hattı sistemini temsil eder. Hortumlar, birleştirme ve dirsek bağlantı elemanları kullanılarak sistemdeki suyun yüksek basınçla iletilmesi sağlanır. Bu yapı, hem ön hem arka nozüllere su iletimini dengeli ve güvenli şekilde gerçekleştirir. Esnek borular ve plastik bağlantılar sayesinde titreşimlere karşı dayanıklı ve bakımı kolaydır.

Mağazada İncele

Konum	Parça No	Parça Adı	Adet	Açıklama
1	AN193650	Birleştirme Bağlantısı	1
2	N194814	Hortum Kelepçesi	10
3	----	Hortum	1	(N194902’den 43" kesilerek)
4	N371996	Hortum Bağlantısı	1	TEE, (N274626 yerine geçer)
5	----	Hortum	2	16 BAR Tambur İçin, N194902’den 13-1/2" kesilerek
6	AN274653	Hortum Bağlantısı	2	90° Dirsek (Plastik)
7	N276004	Hortum	2	(N194902’den 4.5" kesilerek)
8	E635263	Somun	AR	M10
9	19M1784	Vida	AR	M10 x 20
10	N277119	Klip	AR

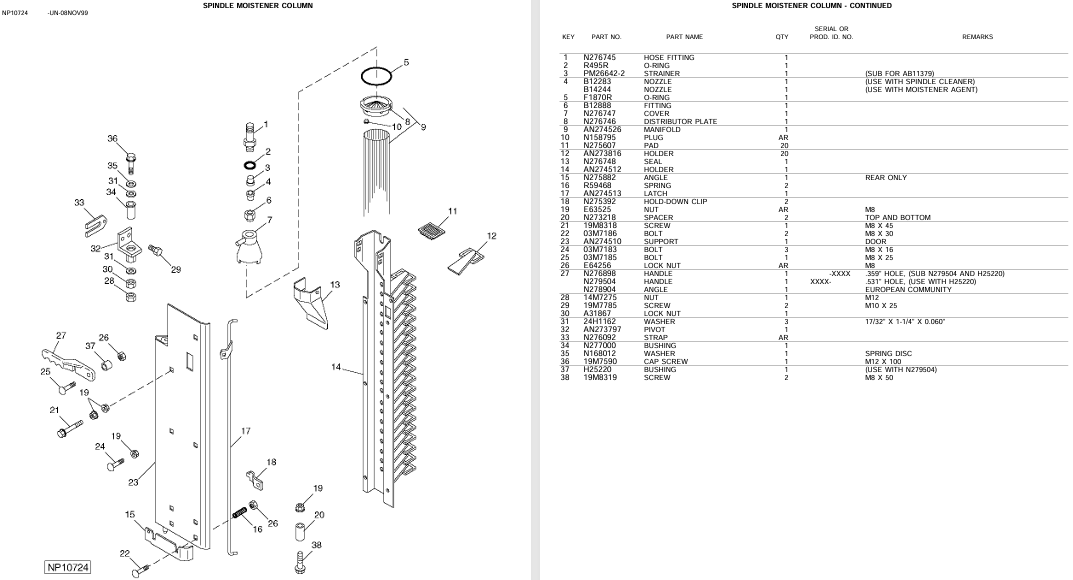

Fırça Kolonu

Fırça kolonu, nemlendirici sistemin en kritik bileşenlerinden biridir. Bu modül, dönerek hareket eden fırçalar yardımıyla ürün yüzeyine hassas şekilde nemlendirici sıvıyı uygular. Fırça pedleri, nozzle (püskürtücü) uçlar ve sıvı dağıtıcı plaka ile birlikte çalışarak sistemin verimli şekilde çalışmasını sağlar. Mandal mekanizmaları ve taşıyıcı braketi sayesinde kolay bakım ve değiştirme imkanı sunar. Ayrıca destek parçaları ile gövdeye sabitlenerek titreşimsiz bir yapı oluşturur.

Mağazada İncele

Konum	Parça No	Parça Adı	Adet	Açıklama
1	N297645	Hortum Bağlantısı	1
2	B29894	O-Ring	1
3	PM268622-2	Filtre	1	(AB11379 yerine geçer)
4	B12424	Nozul	1	(Fırça Temizleyici ile kullanılır)
5	B12483	Nozul	1	(Nemlendirici solüsyonu ile kullanılır)
6	B12008	Bağlantı	1
7	E17887	Bağlantı	1
8	N297674	Kapak	1
9	N276456	Dağıtım Plakası	1
10	N297645	Dağıtıcı	1
11	N153976	Tapalı Takım	AR
12	N154097	Ped	20
13	N276816	Tutucu	1
14	N276478	Tutucu	1
15	N274512	Tutucu	1
16	N274812	Tutucu	1	Sadece Arka
17	N284588	Açı Parçası	1
18	N194014	Yay	2
19	AN745331	Mandal	2
20	N275392	Klips	1	MB
21	E63526	Somun	AR
22	19M1784	Vida	2	M8 x 40
23	03M7188	Cıvata	1	M8 x 30
24	AN741510	Destek	1	Kapı
25	03M7415	Vida	1	M8 x 16
26	03M7155	Cıvata	3	M8 x 25
27	E62688	Kilit Somunu	AR
28	N278884	Tutma Kolu	1	.359” delik (N297550 ve H25220 yerine)
29	N276094	Tutma Kolu	1	.387” delik (sadece H25220 için)
30	N244711	Somun	1	E112
31	19M1785	Vida	2	M10 x 25
32	24M1786	Kilit Somunu	1
33	24H1672	Pul	3	17/32” x 1-1/4” x 0.066”
34	AN741337	Makas	1
35	N276092	Durak	AR
36	16M1800	Pul	1	Yaylı Disk
37	19M7509	Vidali Vida	1	M12 x 100
38	H25200	Burç	1	N276094 ile birlikte kullanılır
38	19M8319	Vida	2	M8 x 50

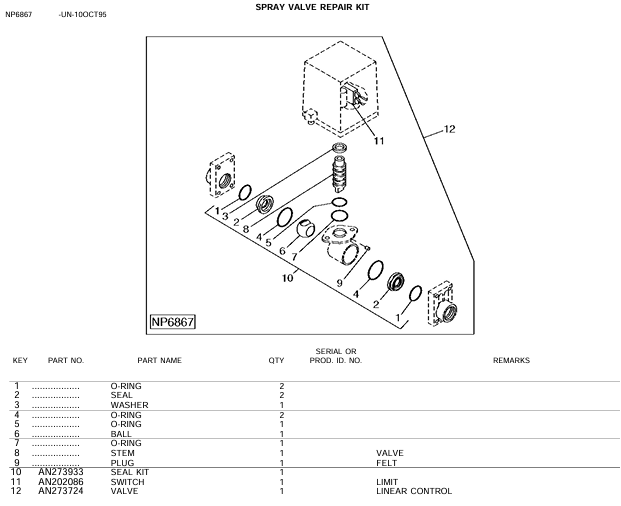

Püskürtme Valf Tamir Takımı

Püskürtme Valfi Tamir Takımı, sıvı transfer sistemlerinde bulunan püskürtme valflerinin sızdırmazlık ve işlevselliğini yeniden kazandırmak için kullanılır. Bu takım, conta (seal), o-ring, mil, valf ve bilye gibi hassas bileşenleri içerir. Zamanla aşınan parçalar bu kit ile kolaylıkla değiştirilebilir. Kit içeriğindeki limit anahtarı ve lineer kontrol valfi ile birlikte sistemin tepkisel kontrolü sağlanır. Bakım esnasında tüm bileşenlerin doğru şekilde montajı önemlidir. Özellikle conta ve o-ring gibi sızdırmazlık elemanlarının yerleşimi, sistemin güvenli çalışması açısından kritik öneme sahiptir.

Mağazada İncele

Konum	Parça No	Parça Adı	Adet	Açıklama
1	…	O-Ring	2
2	…	Conta (Seal)	2
3	…	Pul (Washer)	1
4	…	O-Ring	2
5	…	O-Ring	1
6	…	Bilye	1
7	…	O-Ring	1
8	…	Mil (Stem)	1	Valf için
9	…	Tıpa (Plug)	1	Keçe
10	AN279333	Conta Takımı (Seal Kit)	1
11	AN202068	Limit Anahtarı (Switch)	1	Limit
12	AN273724	Valf	1	Lineer Kontrol

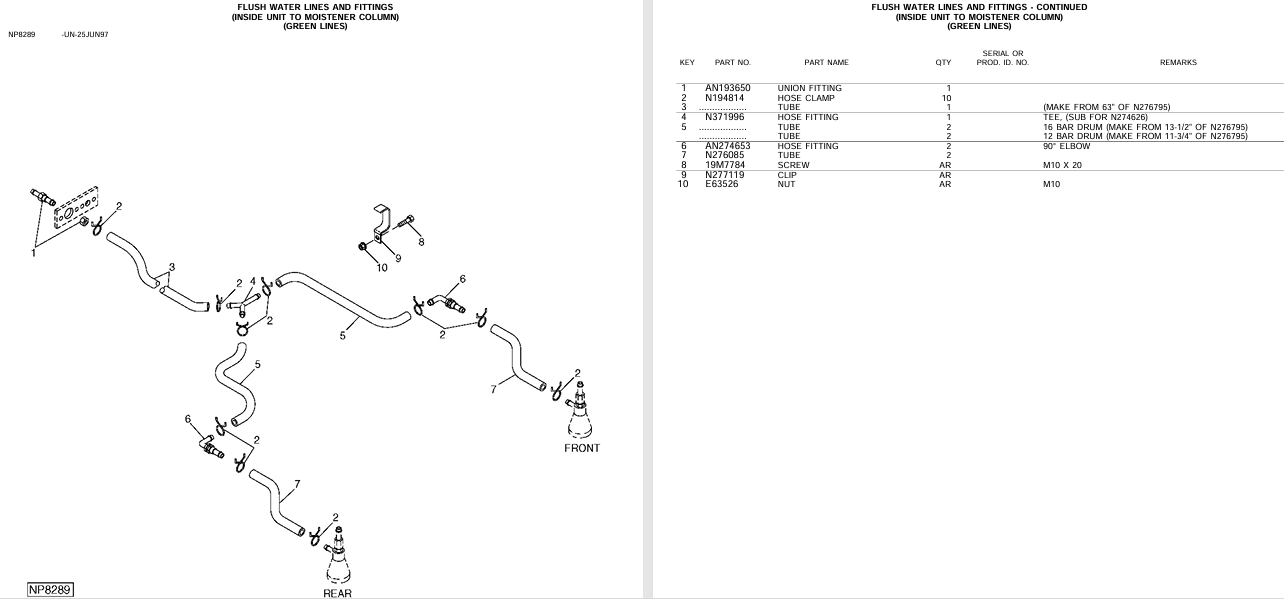

Su Boruları ve Parçaları

Bu sistem, nemlendirici kolona (moistener column) ulaşan yıkama suyu hattını temsil eder. İç üniteden çıkan bu hatlar, yeşil kodlu borular ve bağlantı ekipmanları ile sistemin farklı noktalarına su taşımasını sağlar. Esnek hortumlar ve kelepçeler yardımıyla hem montaj kolaylığı sağlanır hem de titreşime karşı dirençli bir yapı oluşturulur. 90 derece dirsekler ve sabitleyici klipslerle hat düzgün bir şekilde yönlendirilir.

Mağazada İncele

Konum	Parça No	Parça Adı	Adet	Açıklama
1	AN193650	Birleştirme Bağlantısı	1
2	N194814	Hortum Kelepçesi	10
3	----	Hortum	1	(N267695’ten 63” kesilerek)
4	N371996	Hortum Bağlantısı	1	TEE, (N274626 yerine geçer)
5	----	Hortum	2	16 BAR Tambur, (N267695’ten 13-1/2" kesilerek)
5	----	Hortum	2	12 BAR Tambur, (N267695’ten 11-3/4" kesilerek)
6	AN274653	Hortum Bağlantısı	2	90° Dirsek
7	N276065	Hortum	2
8	19M1784	Vida	AR	M10 x 20
9	N277119	Klip	AR
10	E63526	Somun	AR	M10

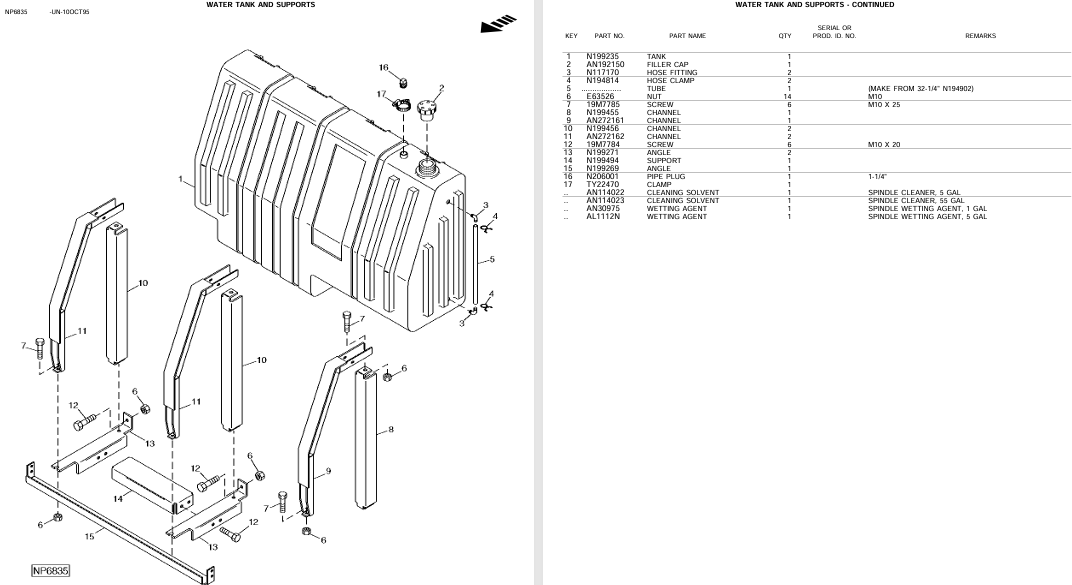

Su Deposu ve Bağlantıları

Pamuk toplama makinelerinin temizleme sisteminde önemli rol oynayan su deposu ve bağlantı elemanları, dayanıklı yapısıyla zorlu tarla koşullarına karşı direnç sağlar. Depo, hortum bağlantıları ve taşıyıcı kanallar, sıvı iletimi ve temizleyici ajanların etkili kullanımını mümkün kılar.

Mağazada İncele

Konum	Parça No	Parça Adı	Adet	Açıklama
1	N199235	Su Deposu	1
2	AN191260	Doldurma Kapağı	1
3	N171170	Hortum Rakoru	2
4	N198141	Kelepçe	2
5	---	Hortum	1	(32-1/4'' N194902 parçasından yapılır)
6	E63976	Somun	14	M10
7	19M7745	Cıvata	6	M10 x 25
8	AN974165	Kanal Parçası	1
9	AN974166	Kanal Parçası	1
10	AN974164	Kanal Parçası	2
11	AN272842	Kanal Parçası	2
12	19M7744	Cıvata	6	M10 x 20
13	N197321	Somun	2
14	N199944	Destek Parçası	1
15	N199943	Destek Parçası	1
16	N196209	Açı Parçası	1	1-1/4"
17	N240041	Fiş Tapası	1
..	TY24220D	Temizleyici Solvent	1	İğ Mekanizması Temizleyici, 5 Gal
..	ANT14022	Temizleyici Solvent	1	İğ Mekanizması Temizleyici, 5 Gal
..	ANN40057	Temizleyici Solvent	1	İğ Mekanizması Temizleyici, 55 Gal
..	ANN10925	Islatıcı Madde	1	İğ Mekanizması Islatıcı Madde, 1 Gal
..	AL1112N	Islatıcı Madde	1	İğ Mekanizması Islatıcı Madde, 5 Gal

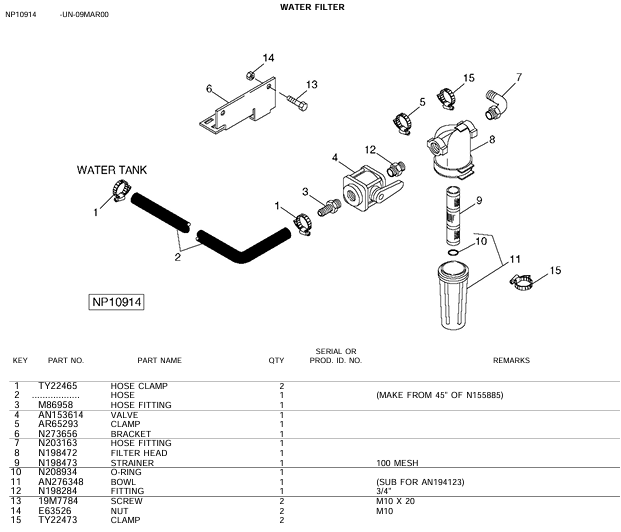

Su Filtresi

Su filtresi, pamuk toplama makinelerinin temiz su hattını korumak ve sistemin tıkanmasını önlemek için geliştirilmiş bir birimdir. 100 mesh filtre elemanıyla yüksek düzeyde arıtma sağlar, tortuları ve parçacıkları etkili bir şekilde süzer. DCT Tarım güvencesiyle sunulan bu sistem, uzun süreli çalışma koşullarında dahi güvenli ve kesintisiz performans sunar.

Mağazada İncele

Konum	Parça No	Parça Adı	Adet	Açıklama
1	TY22465	Hortum Kelepçesi	2
2	----	Hortum	1	(N155885’in 45°’lik kesiminden)
3	M89658	Hortum Bağlantısı	1
4	AN153614	Vana	1
5	AR265239	Kelepçe	1
6	N273656	Bağlantı Braketi	1
7	N203163	Hortum Bağlantısı	1
8	N198473	Filtre Kafası	1
9	N198474	Filtre Elemanı	1	100 Mesh
10	N208934	O-Ring	1
11	AN278348	Hazne (Bowl)	1	(AN194123 yerine geçer)
12	N198684	Bağlantı	1	3/4"
13	19M7784	Vida	2	M10 x 20
14	E55226	Somun	2	M10
15	TY22473	Kelepçe	2

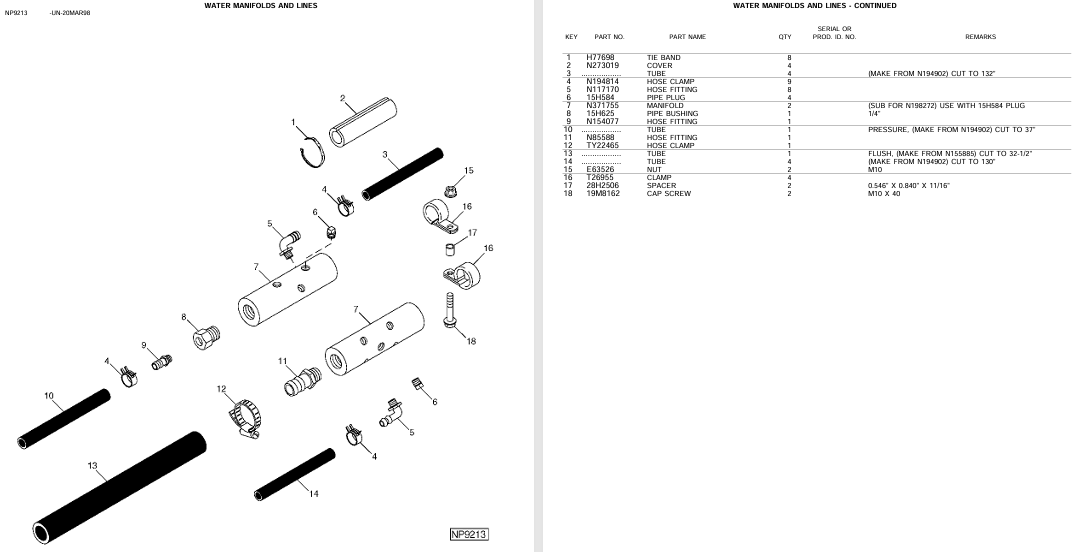

Su Kollektörü ve Hatları

Bu sistem, pamuk toplama makinelerinde suyun farklı noktalara dağıtımını ve hatlar arası geçişini sağlayan ana kollektör boruları ve bağlantı elemanlarını içerir. Basınçlı, yıkama ve geri dönüş hatları için farklı uzunluklarda hortumlar, kollektör gövdeleri, redüksiyon bağlantılar ve kelepçeler kullanılarak suyun düzenli ve güvenli taşınması hedeflenmiştir. Bu sistem, bakım kolaylığı ve yüksek performans için modüler yapıda tasarlanmıştır.

Mağazada İncele

Konum	Parça No	Parça Adı	Adet	Açıklama
1	H77698	Kablo Bağı	8
2	N273019	Kapak	4
3	----	Hortum	4	(N194902’den kesilerek 132” yapılmış)
4	N198174	Hortum Kelepçesi	9
5	N117010	Hortum Bağlantısı	4
6	15H456	Tıpa	4
7	N197755	Kollektör	2	(N198272 yerine, 15H584 tapa ile birlikte)
8	15H520	Redüksiyon Burcu	1	1/4"
9	15H407	Hortum Bağlantısı	1
10	N186888	Hortum Bağlantısı	1	Basınç (N194902’den kesilerek 37” yapılmış)
11	TY22465	Hortum Kelepçesi	1
12	----	Hortum	1	Yıkama (N155885’ten kesilerek 32-1/2” yapılmış)
13	----	Hortum	1	(N194902’den kesilerek 130” yapılmış)
14	----	Hortum	1
15	E63626	Somun	2	M10
16	E63596	Kelepçe	4
17	2486056	Ara Parça	2	0.545" x 0.840" x 11/16"
18	19M8162	Başlık Cıvatası	2	M10 x 40

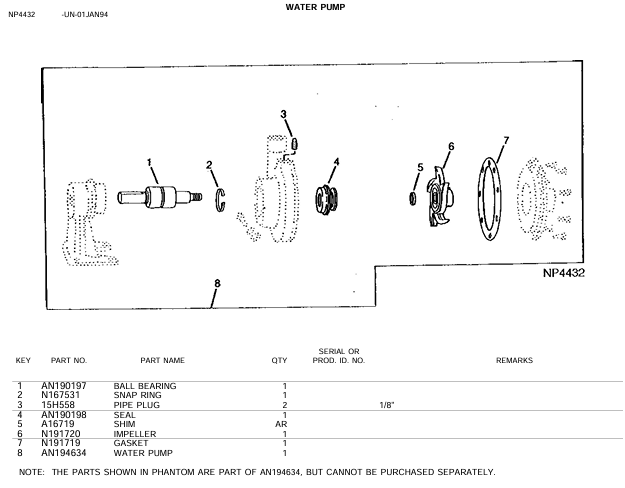

Su Pompası

Su pompası, pamuk toplama makinelerinde sıvı transferi ve sirkülasyon görevini üstlenen hayati bir bileşendir. Bu sistem, içeriğinde rulman, çark, keçe ve conta gibi dayanıklı parçalarla yüksek verim sağlar. DCT Tarım tarafından sunulan bu pompa, uzun ömürlü yapısı ve bakım kolaylığıyla sistem performansını destekler. Su akışının güvenilirliğini ve istikrarını garanti eder.

Mağazada İncele

Konum	Parça No	Parça Adı	Adet	Açıklama
1	AN190197	Bilyalı Rulman	1
2	N167531	Segman	1
3	15H558	Tapalı Boru	2	1/8"
4	AN190198	Keçe	1
5	A167119	Shim (Pul)	AR
6	N197120	Çark (Impeller)	1
7	N191719	Conta	1
8	AN194634	Su Pompası	1

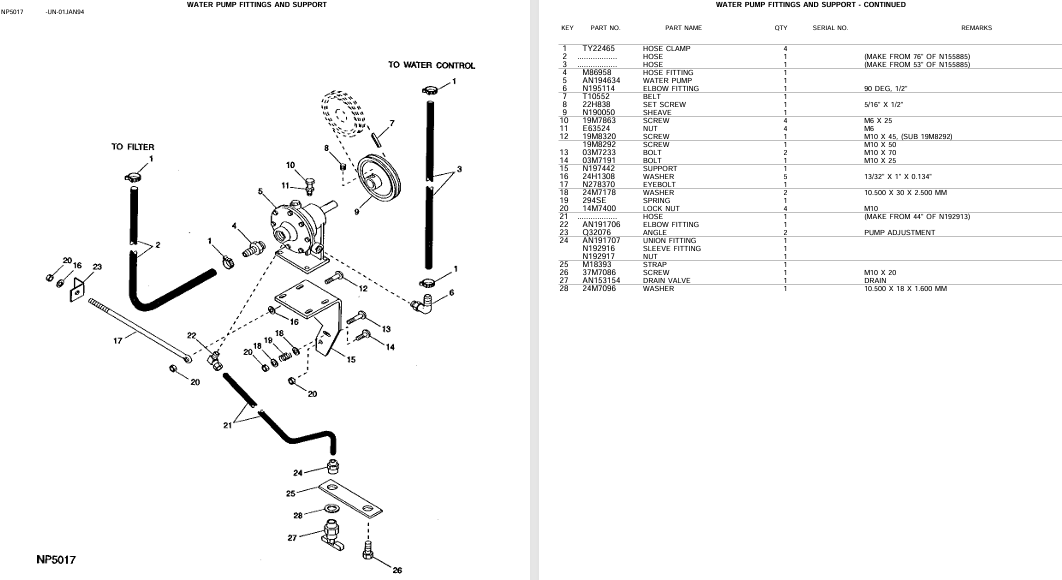

Su Pompası Bağlantı ve Destekleri

Pamuk toplama makinelerinin su sirkülasyonunu sağlayan bu sistem, su pompası ve destek bileşenleri ile birlikte hortum, bağlantı ve kelepçe gibi önemli parçaları içerir. Su akışını güvenli ve etkili şekilde yönlendirmek için tasarlanmış bu sistem, makinenin soğutma ve temizlik fonksiyonlarında kritik rol oynar. Uzun ömürlü ve dayanıklı yapısıyla servis ihtiyacını azaltır.

Mağazada İncele

Konum	Parça No	Parça Adı	Adet	Açıklama
1	TY22465	Hortum Kelepçesi	4
2	---	Hortum	1	(N155885'ten kesilmiştir, 76”)
3	---	Hortum	1	(N155885'ten kesilmiştir, 53”)
4	N169634	Hortum Rakoru	2
5	AN84634	Su Pompası	1
6	N191514	Diz Bağlantısı, 90°	1	1/2”
7	T70562	Kayış	1
8	Z24803	Set Vidası	1	5/16” x 1/2”
9	N190063	Kasnak	1
10	19M7685	Vida	4	M6 x 25
11	E63424	Somun	4	M6
12	19M8220	Vida	1	M10 x 45
13	03M7292	Cıvata	2	M10 x 50
14	03M6933	Cıvata	1	M10 x 25
15	03M7131	Vida	1	M10 x 25
16	N174942	Destek	1
17	Z24780	Pul	5	13/32” x 1” x 0.134”
18	Z24790	Conta	1	10.500 x 30 x 2.500 MM
19	Z44776	Pul	1
20	24M5426	Yay	4
21	14M7400	Kontra Somun	4	M10
22	AN191706	Dişli Dirsek	1	N192913’ten (4”) üretilmiştir
23	O320716	Dirsek	1	Pompa ayarı
24	AN191717	Bağlantı Parçası	2
25	N192016	Kaplama Rakoru	1
26	AN153184	Tahliye Vanası	1
27	24M7056	Pul	1	10.500 x 18 x 1.600 MM

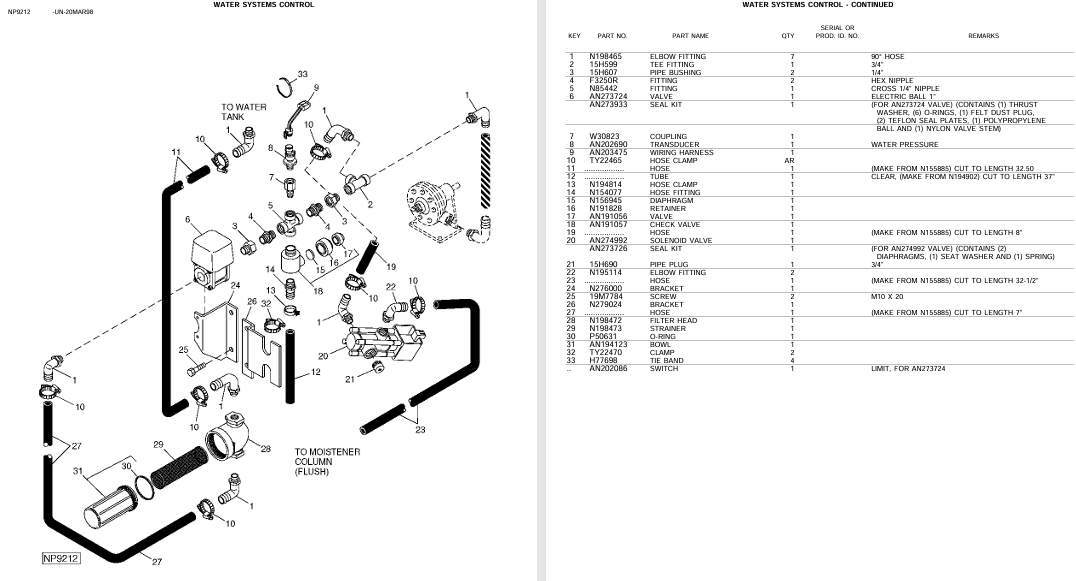

Su Sistem Kontrolü

Su sistem kontrol modülü, pamuk toplama makinelerinde suyun doğru basınçta ve yönlendirmeyle yönetilmesini sağlar. Elektrikli küresel vana, solenoid kontrolü, sensör ve filtre mekanizması sayesinde suyun tanktan nemlendirici kolona kadar verimli ve otomatik biçimde aktarılması sağlanır. Bu sistem, sulama akışını kontrol ederken filtrasyon ve geri akış önleme işlevlerini de entegre sunar. DCT Tarım kalite standardı ile sunulan bu sistem, makine performansını optimize eder.

Mağazada İncele

Konum	Parça No	Parça Adı	Adet	Açıklama
1	N198465	Diz Dirsek (Elbow)	1	90° Hortum
2	15H589	T Bağlantı	1	3/4"
3	15H607	Redüksiyon Burcu	2	1/4"
4	F252001	Bağlantı Parçası	1	Altıgen Nipelli
5	N58442	Bağlantı Parçası	1	Çapraz 1/4" Nipelli
6	AN247324	Elektrikli Küresel Vana	1	İçeriğinde: Tapa, O-ring, Sızdırmazlık Plakası vb.
	AN271333	Sızdırmazlık Takımı	1	(AN247324 için)
7	W308293	Kaplin	1
8	AN202059	Basınç Sensörü	1	Su Basıncı
9	AN243571	Kablo Demeti	1
10	TY22465	Hortum Kelepçesi	AR
11	----	Hortum	1	(N155885'ten kesilerek 32.5" yapılmış)
12	----	Hortum	1	Şeffaf, (N194902'den kesilerek 37" yapılmış)
13	N198417	Hortum Kelepçesi	1
14	N198071	Hortum Bağlantısı	1
15	N151665	Membran	1
16	N151678	Yaylı Tutucu	1
17	AN191066	Rögar Vanası	1
18	AN191057	Tek Yönlü Vana	1
19	----	Hortum	1	(N155885’ten kesilerek 8’ yapılmış)
20	AN274992	Selenoid Vana	1
	AN273743	Sızdırmazlık Takımı	1	(AN274992 için)
21	15H690	Tapa	2	3/4"
22	N151114	Diz Dirsek	2
23	----	Hortum	1	(N155885’ten kesilerek 32.5" yapılmış)
24	N276000	Braket	1
25	N197784	Vida	2	M10 x 20
26	N208294	Somun	2
27	----	Hortum	1	(N155885’ten kesilerek 7’ yapılmış)
28	N198474	Filtre Kafası	1
29	N198473	Filtre Elemanı	1
30	PSO163	O-Ring	1
31	AN244313	Hazne	1
32	TY22470	Kelepçe	2
33	H77698	Kablo Bağlantı Bandı	4
34	AN202068	Limit Anahtarı	1	(AN273724 için)

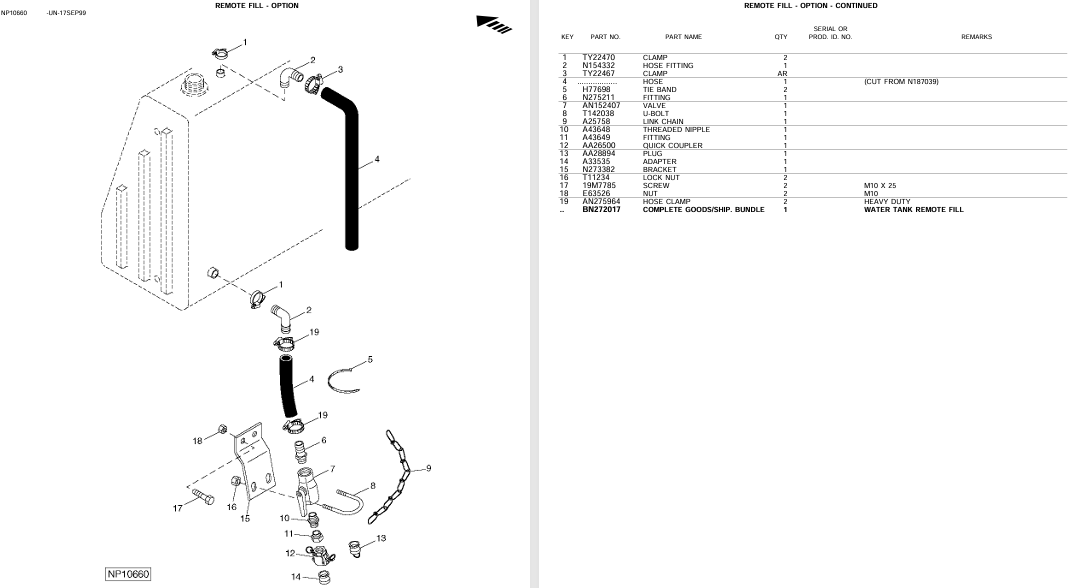

Uzaktan Dolum

Su deposuna kolay erişim için geliştirilmiş olan uzaktan dolum sistemi, kullanıcıya hızlı bağlantı ve güvenli sıvı aktarımı imkânı sunar. Ağır hizmet tipi hortum kelepçeleri ve dayanıklı bağlantı parçaları sayesinde hem güvenlik hem de verimlilik sağlar. Sahada pratik ve hızlı dolum operasyonları için ideal çözümdür.

Mağazada İncele

Konum	Parça No	Parça Adı	Adet	Açıklama
1	TY22470	Kelepçe	2
2	N154392	Hortum Rakoru	1
3	TY26427	Kelepçe	AR
4	---	Hortum	2	(N180738'den kesilmiş)
5	H77688	Bağlama Bandı	2
6	N275271	Bağlantı Parçası	1
7	AN152047	Valf	1
8	A42098	Uç Parça	1
9	A52538	Zincir	1
10	A46468	Dişli Nipel	1
11	A46490	Bağlantı	1
12	AA66904	Hızlı Bağlantı	1
13	AA23564	Tapa	1
14	A33395	Adaptör	1
15	N273282	Bağlantı Braketi	2
16	N113734	Somun (kilitli)	2
17	19M7785	Vida	2	M10 x 25
18	E63956	Somun	2	M10
19	AN275864	Hortum Kelepçesi	2	Ağır Hizmet Tipi
–	BN272071	Tam Set (Sevkiyata Hazır)	1	Su Deposu Uzaktan Dolum Seti
