TEKERLEKLER, ARKA AKSLAR VE SAC METAL
TEKERLEKLER, ARKA AKSLAR VE SAC METAL
Makinenin taşıyıcı altyapısını oluşturan tekerlekler, arka akslar ve sac metal parçalar; dayanıklı yapısıyla zorlu tarla koşullarına karşı üstün direnç sağlar. DCT Tarım tarafından üretilen bu parçalar, uzun ömürlü kullanım ve stabil hareket kabiliyeti sunar.
İlgili Ürünler

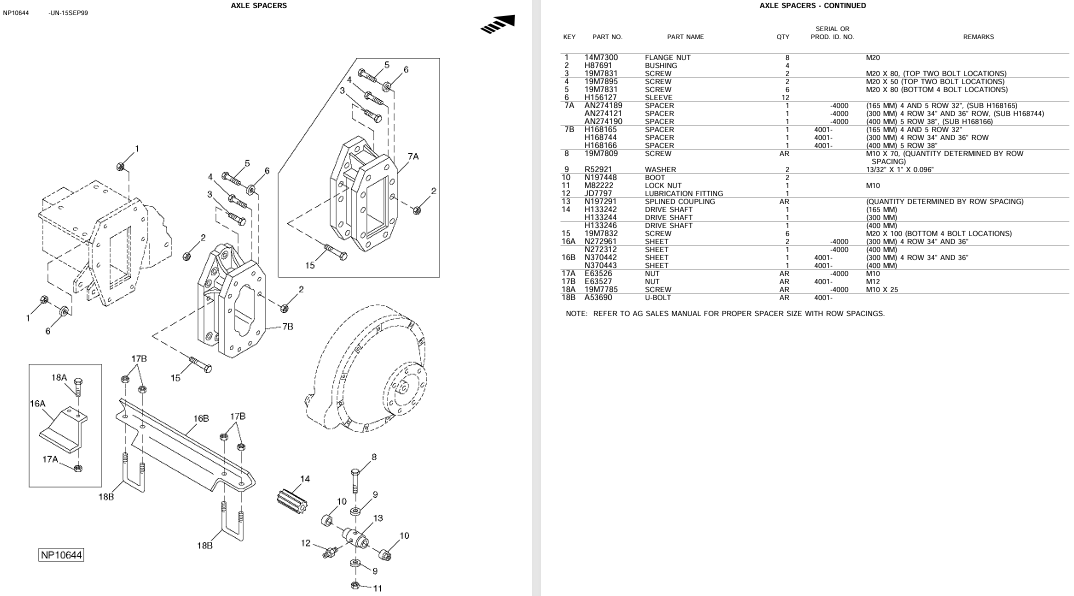

Aks Ara Parçaları
Bu sistem, farklı sıra aralıklarına göre ayarlanabilen aks mesafesi (row spacing) için çeşitli ara parçalar (spacer), miller ve bağlantı elemanlarını içerir. Parçalar, traktör veya ekipman aksına farklı genişliklerde tekerlek mesafesi oluşturmak için kullanılır. U-bolt ve tahrik milleriyle birlikte sabitlenir ve kaymazlık için kama yapıları mevcuttur. Hangi spacer grubunun kullanılacağı, ekipmanın sıralama genişliğine göre seçilmelidir.
Mağazada İncele| Key | Parça No | Parça Adı | Adet | Açıklama |
|---|---|---|---|---|
| 1 | 14M7300 | Flanş Somunu | 8 | M20 |
| 2 | R34798 | Burç | 4 | - |
| 3 | 19M7631 | Vida | 2 | M20 x 80 (Üst 2 delik konumu) |
| 4 | 19M7633 | Vida | 6 | M20 x 90 (Alt 4 delik konumu) |
| 5 | H156217 | Burç | 6 | - |
| 6 | H191637 | Pim | 12 | - |
| 7A | AN274181 | Ara Parça (Spacer) | 1 | 400 mm (160 mm & 1 sıra, sol) |
| AN274190 | Ara Parça (Spacer) | 1 | 400 mm (160 mm & 1 sıra, sağ) | |
| H168145 | Ara Parça (Spacer) | 1 | 400 mm (160 mm & 3 sıra, sol) | |
| H168144 | Ara Parça (Spacer) | 1 | 400 mm (160 mm & 3 sıra, sağ) | |
| H168146 | Ara Parça (Spacer) | 1 | 400 mm (400 mm & 3 sıra, sol) | |
| H168176 | Ara Parça (Spacer) | 1 | 400 mm (400 mm & 3 sıra, sağ) | |
| 8 | 19M7601 | Vida | AR | M20 x L (Sıra aralığına göre uzunluk belirlenir) |
| 9 | R52491 | Pul | 2 | 13/32” x 1” x 0.096” |
| 10 | M19248 | Burç | 1 | - |
| 11 | M82422 | Emniyet Somunu | 1 | M10 |
| 12 | JD7797 | Yağlama Nipeli | 1 | - |
| 13 | N173294 | Volan Bağlantısı (Spline Coupling) | AR | Sıra aralığına göre adet belirlenir |
| 14 | H133242 | Tahrik Mili | 1 | 530 mm |
| H133244 | Tahrik Mili | 1 | 630 mm | |
| 15 | 19M7822 | Vida | 6 | M20 x 100 (Alt 4 delik konumu) |
| 16A | N277261 | Plaka (Sheet) | 1 | 400 mm (3 sıra 34” ve 36”) |
| 16B | N277251 | Plaka (Sheet) | 1 | 400 mm |
| 16C | N730442 | Plaka (Sheet) | 1 | 400 mm |
| 17A | 634045 | Pul | AR | 400 mm |
| 17B | 19M7755 | Vida | AR | M10 x 25 |
| 18A | R53609 | U Cıvata (U-Bolt) | AR | 400 mm |
| 18B | 634063 | Somun | AR | M12 |

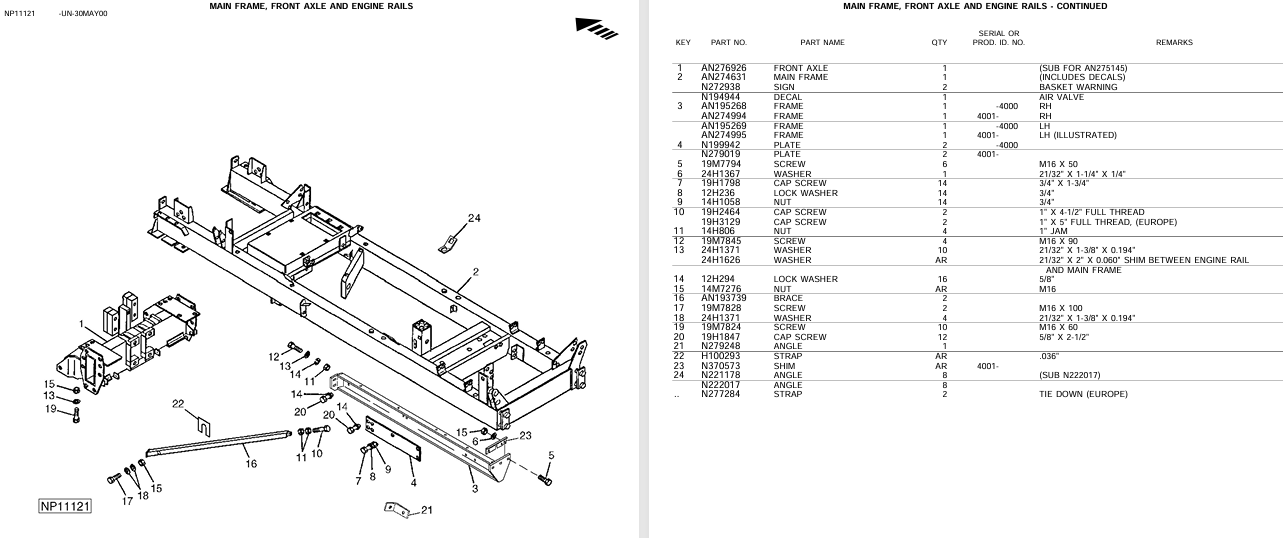

Ana Şase, Ön Aks ve Motor Rayları
Ana şase, makinenin taşıyıcı iskeletini oluşturan ana yapıdır. Ön aks, yönlendirme ve yük taşıma görevini üstlenirken, motor rayları güç aktarma organlarını destekler. Bu bileşenler, makinenin sağlamlığı, denge merkezi ve performansı için kritik rol oynar. Bu yapı ağır hizmet koşullarına uygun olarak kalın çelik plakalar, burçlar, takviye plakaları ve cıvata bağlantıları ile birleştirilmiştir.
Mağazada İncele| Key | Parça No | Parça Adı | Adet | Ürün Kodu | Açıklama |
|---|---|---|---|---|---|
| 1 | AN276926 | Ön Aks | 1 | AN275145 yerine | |
| 2 | AN274631 | Ana Şase | 1 | Etiket içerir | |
| 3 | N279383 | Uyarı Levhası | 1 | Sepet uyarısı | |
| 4 | NT194944 | Etiket | 1 | Hava valfi | |
| 5 | AN195268 | Şase Parçası | 1 | -4000 | Sağ taraf |
| 6 | AN279424 | Şase Parçası | 1 | 4001- | Sağ taraf |
| 7 | AN279495 | Şase Parçası | 1 | 4001- | Sol taraf |
| 8 | AN279495 | Şase Parçası | 1 | 4001- | Sol taraf (Görsel) |
| 9 | N190912 | Plaka | 2 | 4001- | |
| 10 | 19M7794 | Vida | 6 | M16 x 50 | |
| 11 | 24H1797 | Pul | 6 | 21/32" x 1-1/4" x 1/4" | |
| 12 | 19H1758 | Tapalı Cıvata | 14 | 3/4" x 1-3/4" | |
| 13 | 12H346 | Kilitli Pul | 14 | 3/4" | |
| 14 | 14H1068 | Somun | 14 | 3/4" | |
| 15 | 19H2464 | Tapalı Cıvata | 2 | 1" x 4-1/2" Tam Diş | |
| 16 | 19H3169 | Tapalı Cıvata | 2 | 1" x 5" Tam Diş (Avrupa) | |
| 17 | 14H806 | Somun | 4 | 1" JAM | |
| 18 | 19M7345 | Vida | 4 | M16 x 90 | |
| 19 | 24H1741 | Pul | 10 | 21/32" x 1-3/8" x 0.194" | |
| 20 | 24H1626 | Pul | AR | 2/32" x 2" x 0.060" (Şase ile motor rayı arası) | |
| 21 | 14H1294 | Kilitli Pul | 16 | 5/8" | |
| 22 | 14M7276 | Somun | AR | M16 | |
| 23 | AM193739 | Takviye | 2 | ||
| 24 | 19M8702 | Vida | 2 | M16 x 100 | |
| 25 | 24H1758 | Pul | 4 | 21/32" x 1-3/8" x 0.194" | |
| 26 | 19M8724 | Vida | 10 | M16 x 60 | |
| 27 | 19H1847 | Tapalı Cıvata | 2 | 5/8" x 2-1/2" | |
| 28 | N179248 | Açı | 1 | ||
| 29 | H700953 | Kelepçe | AR | 0.036" | |
| 30 | N307573 | Şim | 8 | 4001- | N222017 yerine |
| 31 | N222017 | Açı | 8 | ||
| 32 | N227284 | Kelepçe | 2 | Bağlantı (Avrupa) |

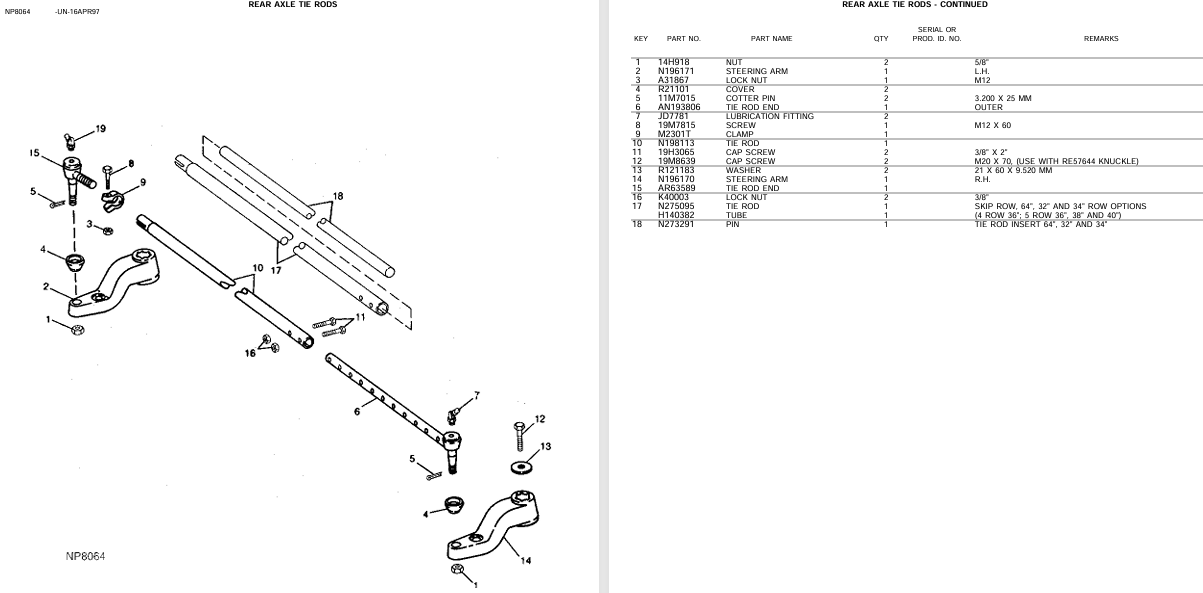

Arka Aks Bağlantı ve Çubukları
Bu sistem, arka aks yönlendirmesinde görevli bağlantı çubukları, mafsallar ve yön kollarından oluşur. Sağ ve sol yön kolları ile birbirine bağlı rot uçları, direksiyon kontrolünü dengeli şekilde iletir. Sistem, ayarlanabilir yapısıyla farklı sıra aralıklarında kullanım sağlar. Tüm parçalar sağlam bağlantı elemanlarıyla sabitlenmiştir ve yağlama noktaları ile uzun ömürlü çalışma garanti edilir.
Mağazada İncele| Key | Parça No | Parça Adı | Adet | Açıklama |
|---|---|---|---|---|
| 1 | 14H918 | Somun | 2 | 5/8" |
| 2 | N191671 | Yön Kolu | 1 | Sol (L.H.) |
| 3 | A138167 | Kontra Somun | 1 | M12 |
| 4 | R217101 | Kapak | 2 | - |
| 5 | 11M7015 | Yaylı Pim | 2 | 3.200 x 25 mm |
| 6 | AN193806 | Rot Ucu | 2 | Dış (Outer) |
| 7 | JD7918 | Yağlama Nipeli | 2 | - |
| 8 | 19M7815 | Cıvata | 1 | M12 x 60 |
| 9 | M82011T | Kelepçe | 1 | - |
| 10 | N191013 | Bağlantı Çubuğu | 2 | - |
| 11 | 19H3605 | Cıvata | 2 | 3/8" x 2" |
| 12 | 19M8369 | Vidalı Cıvata | 2 | M20 x 70, RE57644 mafsal ile kullanılır |
| 13 | R121163 | Pul | 2 | 21.1 x 60 x 5.520 mm |
| 14 | N216719 | Yön Kolu | 1 | Sağ (R.H.) |
| 15 | AR635839 | Rot Ucu | 1 | - |
| 16 | K400503 | Kontra Somun | 2 | 3/4" |
| 17 | N275035 | Rot | 1 | 64", 32" ve 34" sıra arası seçenekleri |
| 18 | H143082 | Boru | 1 | 4 sıra: 36"; 5 sıra: 36", 38", 40" |
| 19 | N273291 | Pim | 1 | 64", 32", 34" için iç ekleme |

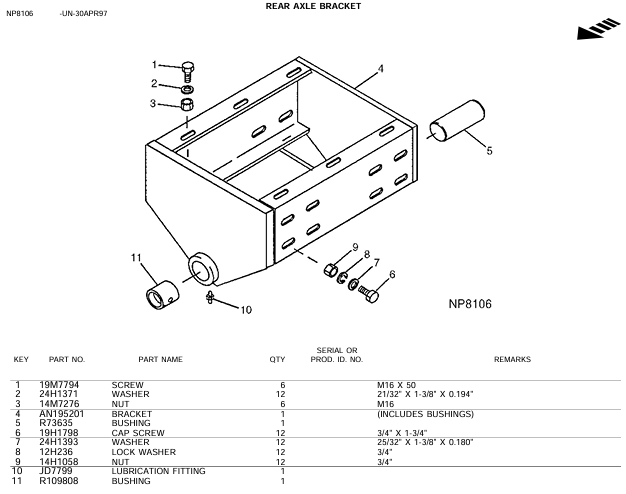

Arka Aks Braketi
Arka aks braketi, taşıyıcı şasenin arka aks ile bağlantısını sağlayan kritik bir yapısal bileşendir. Titreşimleri azaltan burçlar ve sağlam bağlantı elemanları ile donatılmıştır. Ağır yük taşıma ve darbe dayanımı için optimize edilmiştir.
Mağazada İncele| Key | Parça No | Parça Adı | Adet | Ürün Kodu | Açıklama |
|---|---|---|---|---|---|
| 1 | 19M7794 | Vida | 6 | M16 x 50 | |
| 2 | 24H1731 | Pul | 12 | 21/32" x 1-3/8" x 0.194" | |
| 3 | 14M7276 | Somun | 6 | M16 | |
| 4 | AM195261 | Braket | 1 | (Burç Dahil) | |
| 5 | R73365 | Burç | 1 | ||
| 6 | 19H1988 | Tapalı Cıvata | 12 | 3/4" x 1-3/4" | |
| 7 | 24H1733 | Pul | 12 | 25/32" x 1-3/8" x 0.180" | |
| 8 | 12H136 | Yaylı Pul | 12 | 3/4" | |
| 9 | 14H1068 | Somun | 12 | 3/4" | |
| 10 | JD7799 | Gresörlük | 1 | ||
| 11 | R109808 | Burç | 1 |

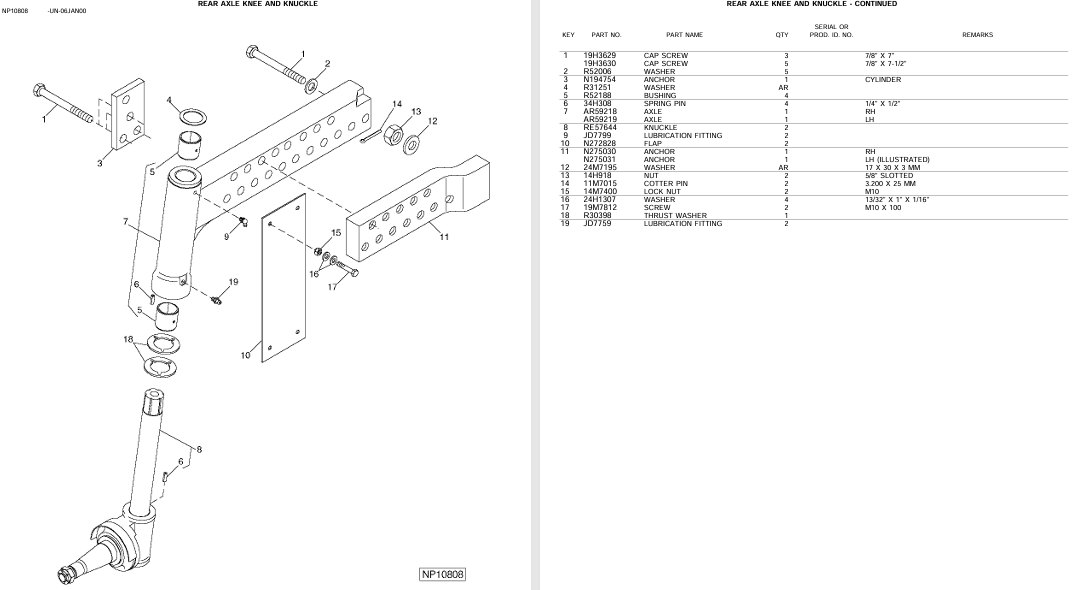

Arka Aks Dirseği ve Mafsalı
Bu sistem, arka aksın direksiyon ve süspansiyon yapısında görev alır. Dirsek (knee) ve mafsal (knuckle) parçaları, tekerlek bağlantısında hem dönme hem de dikey hareketlere izin verir. Yağlama noktaları, burçlar ve pimler ile sistem hem sağlam hem de uzun ömürlü kullanım sunar. Ayarlanabilir yapısı sayesinde bakım ve montaj kolaydır.
Mağazada İncele| Key | Parça No | Parça Adı | Adet | Açıklama |
|---|---|---|---|---|
| 1 | 19H3629 | Cıvata | 3 | 7/8" x 7" |
| 2 | 19H3603 | Cıvata | 5 | 7/8" x 7-1/2" |
| 3 | R19604 | Pul | 5 | Yaylı |
| 4 | R31351 | Pul | AR | Silindir için |
| 5 | R31261 | Pul | AR | - |
| 6 | R34388 | Burç | 4 | - |
| 7 | AH131901 | Yaylı Pim | 1 | 1/4" x 1/2" |
| 8 | AR59714 | Aks | 1 | Sağ (RH) |
| 9 | RE59674 | Aks | 1 | Sol (LH) |
| 10 | JD7799 | Yağlama Nipeli | 2 | Dirsek |
| 11 | N278268 | Flanş | 2 | - |
| 12 | N275031 | Bağlantı Parçası | 1 | RH (İllüstrasyon) |
| 13 | 24M7015 | Pul | AR | 17 x 30 x 3 mm |
| 14 | 14H7915 | Somun | 2 | 3/4" Yivli |
| 15 | 11M7015 | Yaylı Pim | 2 | 3/8" x 25 mm |
| 16 | 14M7010 | Somun | 2 | M10 |
| 17 | 24M7107 | Pul | 4 | 13/32" x 1" x 1/16" |
| 18 | 19M7312 | Vida | 2 | M10 x 100 |
| 19 | R30988 | Baskı Pulu | 1 | - |
| 20 | JD7759 | Yağlama Nipeli | 2 | - |

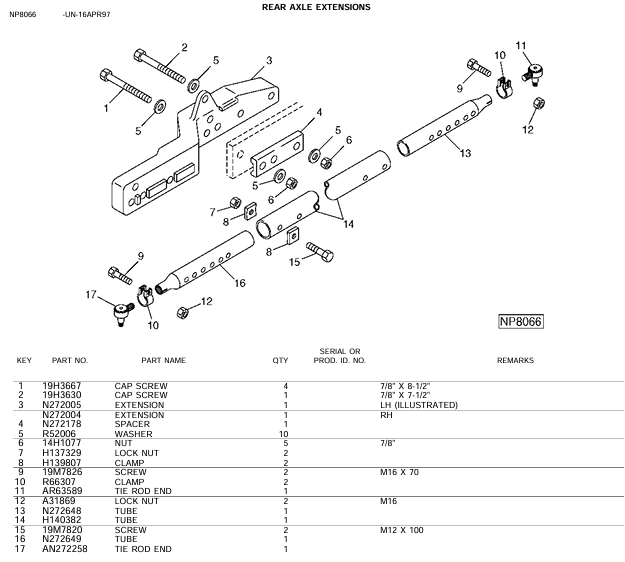

Arka Aks Uzatmaları
Arka aks uzatma parçaları, traktör ya da ekipman genişliğinin sıra aralığına göre ayarlanmasını sağlar. Sol ve sağ uzatma kolları, farklı boru tüpleri ve rot uçları ile birlikte monte edilerek genişlik ayarı yapılabilir. Sağlam bağlantı elemanları ve kelepçeler ile sabitlenir. Sistemde yer alan vidalı cıvatalar, pullar, konik somunlar ve kelepçeler ile yüksek dayanım sağlanır.
Mağazada İncele| Key | Parça No | Parça Adı | Adet | Açıklama |
|---|---|---|---|---|
| 1 | 19H3867 | Cıvata | 4 | 7/8" x 8-1/2" |
| 2 | 19H3630 | Cıvata | 1 | 7/8" x 7-1/2" |
| 3 | N272003 | Uzatma Parçası | 1 | Sol (L.H. - Görseldeki) |
| 4 | N272004 | Uzatma Parçası | 1 | Sağ (R.H.) |
| 5 | N272118 | Ara Parça | 1 | - |
| 6 | R50206 | Pul | 10 | - |
| 7 | H141017 | Somun | 5 | 7/8" |
| 8 | H137329 | Kontra Somun | 2 | - |
| 9 | H139807 | Kelepçe | 2 | - |
| 10 | 19M7876 | Cıvata | 2 | M16 x 70 |
| 11 | R66307 | Kelepçe | 2 | - |
| 12 | AR635859 | Rot Ucu | 1 | - |
| 13 | A138659 | Kontra Somun | 2 | M16 |
| 14 | N272688 | Boru | 1 | - |
| 15 | H140842 | Boru | 1 | - |
| 16 | 19M7802 | Cıvata | 2 | M12 x 100 |
| 17 | N272649 | Boru | 1 | - |
| 18 | AN272258 | Rot Ucu | 1 | - |
Arka Jant – Dişli (Traktör Tipi) Lastik Jantı
Bu sistem, 14.9 x 24 ebatlarında dişli (cleated) lastik kullanan traktör ve tarım araçları için geliştirilmiş jant sistemidir. Göbek kısmına rulman konileri ve yatakları ile monte edilir. Yağlama nipeli ile bakım kolaylığı sağlanır. Jant kapağı, M16 vidalar ve M24 yarıklı somunla güvenli şekilde sabitlenir. Supap sistemi lastik şişirme için standarttır.
Mağazada İncele| Key | Parça No | Parça Adı | Adet | Açıklama |
|---|---|---|---|---|
| 1 | AR30287 | Keçe | 1 | - |
| 2 | R28574 | Keçe | 1 | - |
| 3 | JD8131 | Rulman Konisi | 1 | - |
| 4 | JD7439 | Rulman Yatağı | 1 | - |
| 5 | R171316 | Porya | 1 | - |
| 6 | JD7266 | Rulman Yatağı | 1 | - |
| 7 | JD7160 | Rulman Konisi | 1 | - |
| 8 | JD7797 | Yağlama Memesi | 1 | - |
| 9 | AN274232 | Jant | 1 | 14.9 x 24, 8 Katlı Lastik İçin |
| 10 | AM303437 | Lastik Supapı | 2 | - |
| 11 | 19M7844 | Cıvata | 8 | M16 x 45 |
| 12 | 11M7030 | Pim | 1 | 5 x 40 mm |
| 13 | T102772W | Kapak | 1 | - |
| 14 | 14M7215 | Somun | 1 | M24, Yarma (Slotted) |
| 15 | 24M7243 | Pul | 1 | 25.4 x 50 x 6 mm |

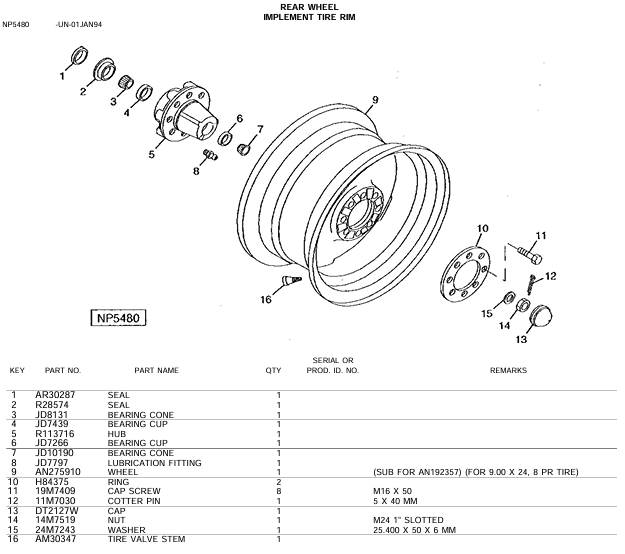

Arka Jant – Ekipman Tipi Lastik Jantı
Bu sistem, tarım makinelerinde kullanılan ekipman tipi arka tekerlek sistemine aittir. Jant ve göbek birimleri rulman, keçe ve somunlarla monte edilir. M16 cıvatalarla sabitlenen kapaklar, porya ile birleşir. Yağlama meme bağlantısı sayesinde bakım kolaylığı sunar. 9.00 x 24 ebatlı, 8 kat dayanımlı lastiklere uygun bir jant modelidir.
Mağazada İncele| Key | Parça No | Parça Adı | Adet | Açıklama |
|---|---|---|---|---|
| 1 | AR30287 | Keçe | 1 | - |
| 2 | R28574 | Keçe | 1 | - |
| 3 | JD8131 | Rulman Konisi | 1 | - |
| 4 | JD7439 | Rulman Yatağı | 1 | - |
| 5 | R171316 | Porya | 1 | - |
| 6 | JD7266 | Rulman Yatağı | 1 | - |
| 7 | JD7160 | Rulman Konisi | 1 | - |
| 8 | JD7797 | Yağlama Memesi | 1 | - |
| 9 | AN275910 | Jant | 1 | AN192357 yerine geçer – 9.00 x 24, 8 Katlı Lastik |
| 10 | H84735 | Halka | 1 | - |
| 11 | 19M7409 | Kapak Cıvatası | 8 | M16 x 50 |
| 12 | 11M7030 | Pim | 1 | 5 x 40 mm |
| 13 | T102772W | Kapak | 1 | - |
| 14 | 14M7215 | Somun | 1 | M24, Yarma (Slotted) |
| 15 | 24M7243 | Pul | 1 | 25.4 x 50 x 6 mm |
| 16 | AM230437 | Lastik Supapı | 1 | - |

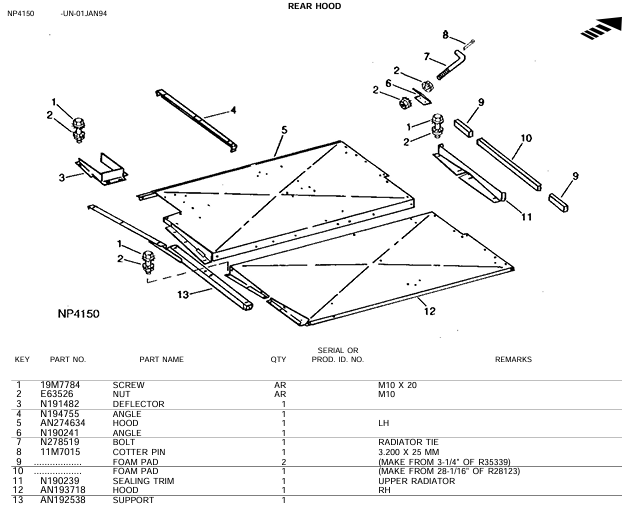

Arka Kaput
Arka kaput sistemi; sol ve sağ kaput sacları, montaj destekleri, radyatör bağlantı sacı ve köpük yalıtım elemanlarıyla birlikte motor bölmesini toz, su ve dış etkenlerden koruyacak şekilde tasarlanmıştır. Ayrıca sızdırmazlık contası ve sabitleme pimleri de bu grupta yer almaktadır.
Mağazada İncele| Key | Parça No | Parça Adı | Adet | Açıklama |
|---|---|---|---|---|
| 1 | 19M7784 | Vida | AR | M10 x 20 |
| 2 | E56326 | Somun | AR | M10 |
| 3 | N191482 | Yönlendirici Sac | 1 | |
| 4 | N194755 | Köşebent | 1 | Sol |
| 5 | AN276434 | Kaput | 1 | Sol (LH) |
| 6 | N192491 | Köşebent | 1 | Radyatör Bağlantısı |
| 7 | N278519 | Vida | 2 | |
| 8 | 11177015 | Pim | 2 | 3.200 x 25 mm |
| 9 | R35339 | Köpük Ped | 2 | 3-1/4” uzunluk |
| 10 | R28123 | Köpük Ped | 2 | 28-1/16” uzunluk |
| 11 | N190239 | Conta Şeridi | 1 | Üst Radyatör |
| 12 | AN193718 | Kaput | 1 | Sağ (RH) |
| 13 | AN193258 | Destek | 1 |

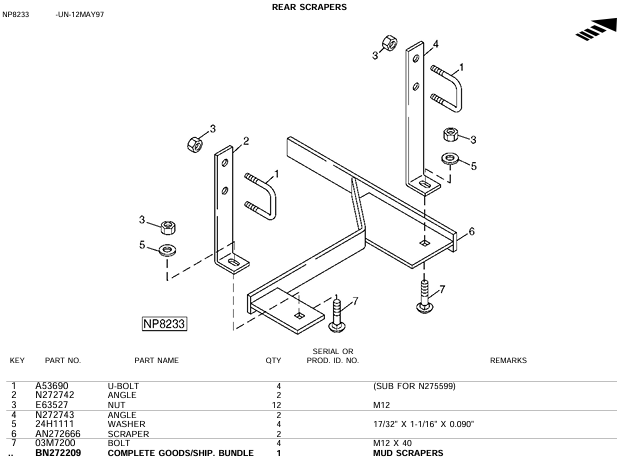

Arka Sıyırıcı
Arka sıyırıcı sistemi, paletli veya tekerlekli ekipmanlarda biriken çamur, taş ve kalıntıların temizlenmesini sağlamak amacıyla tasarlanmıştır. Montajı sabitleyen U-cıvatalar, açılı destek sacları ve özel sıyırıcı plakalar ile gerçekleştirilir. Zorlu çalışma koşullarında ekipmanın verimliliğini ve uzun ömrünü korumaya yardımcı olur.
Mağazada İncele| Key | Parça No | Parça Adı | Adet | Açıklama |
|---|---|---|---|---|
| 1 | A53690 | U Cıvatası | 4 | (N275599 yerine geçer) |
| 2 | N272742 | Açı Braketi | 2 | - |
| 3 | E65237 | Somun | 12 | M12 |
| 4 | N272743 | Açı Braketi | 2 | - |
| 5 | 24H1711 | Pul | 4 | 17/32" x 1-1/16" x 0.090" |
| 6 | A777666 | Sıyırıcı Plaka | 2 | - |
| 7 | 03M7200 | Cıvata | 2 | M12 x 40 |
| .. | BN272209 | Tam Ürün Paketi | 1 | Çamur Sıyırıcı Takımı |

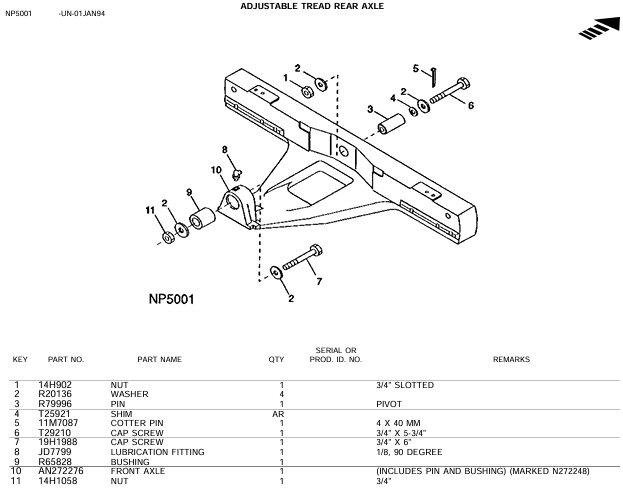

Ayarlanabilir Arka Aks
Ayarlanabilir iz genişliğine sahip arka aks sistemi, farklı tarla genişliklerine veya uygulamalara uyum sağlamak için geliştirilmiştir. Pivot bağlantı pimi ve burçlar sayesinde aks pozisyonu ayarlanabilir ve sağlam bir şekilde sabitlenir. Cıvata, şim ve yağlama noktaları ile bakım kolaylaştırılmıştır. Bu sistem, uzun ömürlü kullanım ve esnek yapı sunar.
Mağazada İncele| Key | Parça No | Parça Adı | Adet | Açıklama |
|---|---|---|---|---|
| 1 | 14H7902 | Somun | 1 | 3/4" Yivli (Slotted) |
| 2 | R20136 | Pul | 4 | Yaylı |
| 3 | R79996 | Pim | 1 | Pivota bağlanan ana pim |
| 4 | T25927 | Şim | AR | Ayarlama amaçlı |
| 5 | 11M7017 | Yaylı Pim | 1 | 4 x 40 mm |
| 6 | 19M7010 | Cıvata | 1 | 3/4" x 5-3/4" |
| 7 | T19180 | Cıvata | 1 | 3/4" x 6" |
| 8 | T59188 | Yağlama Cıvatası | 1 | 90° dirsekli yağlama noktası |
| 9 | JD7799 | Yağlama Fittingsi | 1 | Yağlama nipeli |
| 10 | R65829 | Burç | 1 | Pim için |
| 11 | AN272276 | Ön Aks | 1 | Pim ve burçla birlikte (N272248 yerine geçer) |
| 12 | 14H1058 | Somun | 1 | 3/4" |

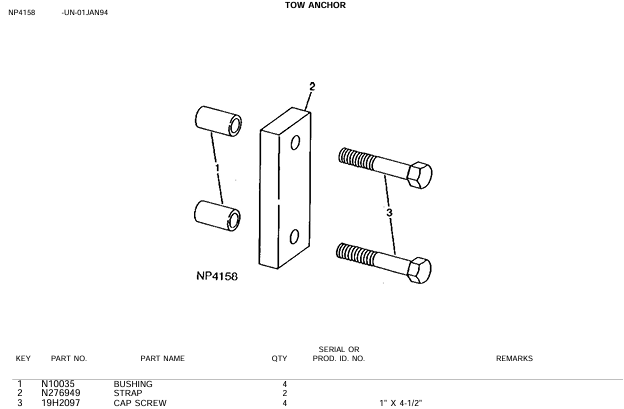

Çekme Demiri
Çekme demiri, ağır iş makinelerinin çekilmesi veya kurtarma operasyonları sırasında bağlanacağı sağlam bir noktadır. Bu parça, özellikle yol dışı durumlarda veya makinenin hareketsiz kalması durumlarında büyük önem taşır. Burçlar, kayış bağlantısı ve güçlü vida bileşenlerinden oluşur.
Mağazada İncele| Key | Parça No | Parça Adı | Adet | Ürün Kodu | Açıklama |
|---|---|---|---|---|---|
| 1 | N10035 | Burç | 4 | ||
| 2 | N276949 | Kelepçe / Bağlantı Parçası | 2 | ||
| 3 | 19H2097 | Tapalı Cıvata | 4 | 1" x 4-1/2" |

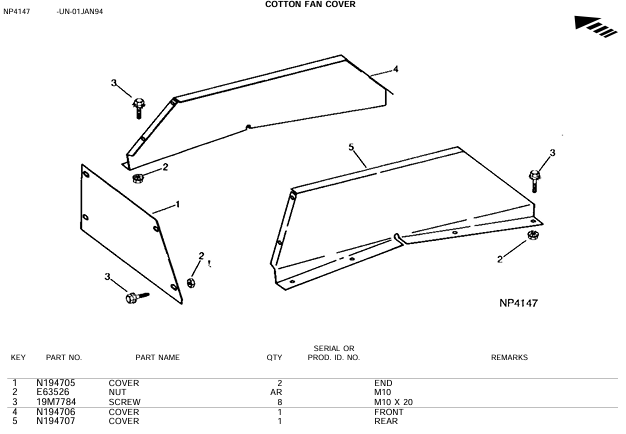

Fan Koruyucu
Fan koruyucu sacları, motor fanı çevresinde emniyet sağlamak ve dış etkenlere karşı koruma sağlamak amacıyla konumlandırılmıştır. Ön, arka ve uç kapaklar vidalar ve somunlarla şaseye sabitlenir. Sağlam bir koruma ve düzenli hava akışı sağlar.
Mağazada İncele| Key | Parça No | Parça Adı | Adet | Açıklama |
|---|---|---|---|---|
| 1 | N194705 | Kapak | 2 | Uç (End) |
| 2 | E56326 | Somun | AR | M10 |
| 3 | 19M7784 | Vida | 8 | M10 x 20 |
| 4 | N194706 | Kapak | 1 | Ön |
| 5 | N194707 | Kapak | 1 | Arka |

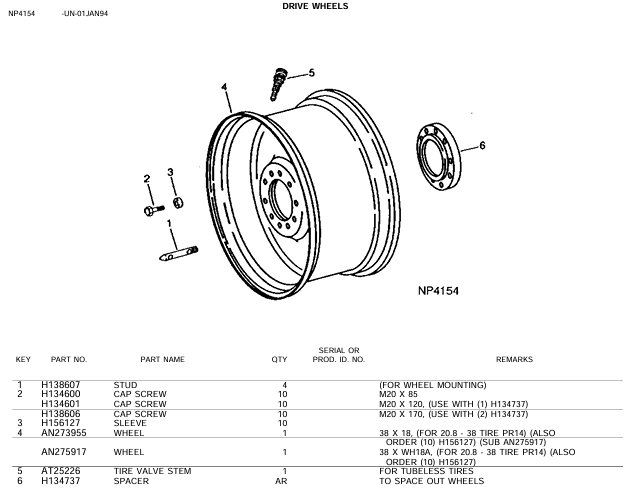

Jant
Tahrik tekerleği sistemi, ağır iş makinelerinin hareket aktarımında kullanılan temel bileşenlerden biridir. Bu yapı, jant gövdesi, saplamalar, kapak civataları ve contalarla birlikte çalışarak hem tekerleklerin sabitlenmesini hem de hava kaçaklarına karşı koruma sağlar. Jantın delikli yapısı, lastiğin balansını sağlar ve gerekli parçaların güvenli şekilde montajına imkan tanır. Tubeless (iç lastiksiz) lastikler için özel subap gövdesi de sistemde yer alır.
Mağazada İncele| Key | Parça No | Parça Adı | Adet | Açıklama |
|---|---|---|---|---|
| 1 | H138607 | Saplama | 4 | Tekerlek montajı için |
| 2 | H134600 | Kapak Cıvatası | 10 | M20 x 85 |
| 3 | H134601 | Kapak Cıvatası | 10 | M20 x 110 (1 adet H134737 ile kullanılır) |
| 4 | H138606 | Kapak Cıvatası | 10 | M20 x 170 (1 adet H134737 ile kullanılır) |
| 5 | H151267 | Manşon | 10 | 38 x 18 (20.8-38 PR14 lastik için) |
| 4 | AN275935 | Jant | 1 | 38 x 18, PR14 lastik için (H151267 ile sipariş verilir) |
| - | AN275917 | Jant | 1 | Yedek kod (H151267 ile sipariş verilir) |
| 5 | AT25226 | Lastik Subap Gövdesi | 1 | İç lastiksiz lastikler için |
| 6 | H134737 | Conta/Spacer | AR | Jant aralığı için (Wheel Spacer) |

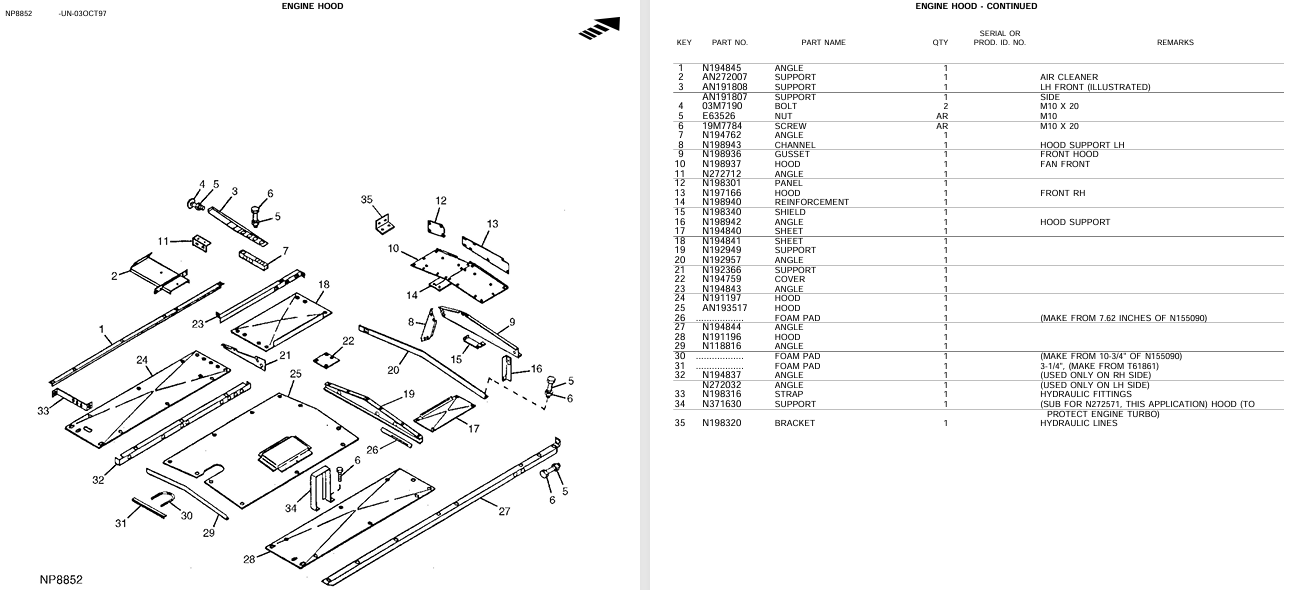

Motor Kaputu
Motor bölmesini kaplayan bu sistem; sağ, sol ve üstten gelen dış etkilerden koruma sağlamakta, bakım erişimini kolaylaştırmakta ve kaput içi elemanların sabitlenmesine yardımcı olmaktadır. Destek açılı parçalar, takviye plakaları ve izolasyon parçalarıyla birlikte tüm kaput yapısını oluşturmaktadır.
Mağazada İncele| Key | Parça No | Parça Adı | Adet | Açıklama |
|---|---|---|---|---|
| 1 | N198445 | Açılı Destek Parçası | 1 | |
| 2 | AN227007 | Destek | 1 | Hava Filtre Montajı |
| 3 | AN191808 | Destek | 1 | Sol Ön (Görsel) |
| 4 | 03M7109 | Cıvata | 2 | M10 x 20 |
| 5 | 653625 | Somun | AR | M10 |
| 6 | 19M7784 | Vida | AR | M10 x 20 |
| 7 | N197462 | Açılı Parça | 1 | |
| 8 | N198963 | Kanal Parça | 1 | Kaput Desteği Sol |
| 9 | N198930 | Köşebent | 1 | |
| 10 | N198933 | Kaput | 1 | |
| 11 | N227712 | Açılı Parça | 1 | |
| 12 | N193601 | Panel | 1 | |
| 13 | N197816 | Kaput | 1 | Ön Kaput |
| 14 | N198940 | Takviye Parçası | 1 | |
| 15 | N198470 | Kalkan | 1 | |
| 16 | N198842 | Açılı Parça | 1 | Kaput Desteği |
| 17 | N198840 | Kaplama Sacı | 1 | |
| 18 | N198441 | Kaplama Sacı | 1 | |
| 19 | N192949 | Destek | 1 | |
| 20 | N192957 | Açılı Parça | 1 | |
| 21 | N192365 | Destek | 1 | |
| 22 | N197459 | Kapak | 1 | |
| 23 | N198443 | Köşe Bağlantısı | 1 | |
| 24 | AN191797 | Kaput | 1 | |
| 25 | AN193517 | Kaput | 1 | |
| 26 | N155090 | Köpük Ped | 1 | 7.62” boyutunda kesilerek |
| 27 | N198444 | Köşe Parçası | 1 | |
| 28 | N191196 | Kulp | 1 | |
| 29 | N181816 | Köpük Ped | 1 | 10.34” N155090’dan kesilerek |
| 30 | --- | Köpük Ped | 1 | 3-1/4" (T016161’den kesilerek) |
| 31 | N198437 | Açılı Parça | 1 | Sadece sağ tarafta kullanılır |
| 32 | N272032 | Açılı Parça | 1 | Sadece sağ tarafta kullanılır |
| 33 | N198316 | Kemer | 1 | Hidrolik Bağlantılar |
| 34 | N37630 | Destek | 1 | N227751 yerine, turbo koruma için |
| 35 | N198320 | Braket | 1 | Hidrolik Borular |

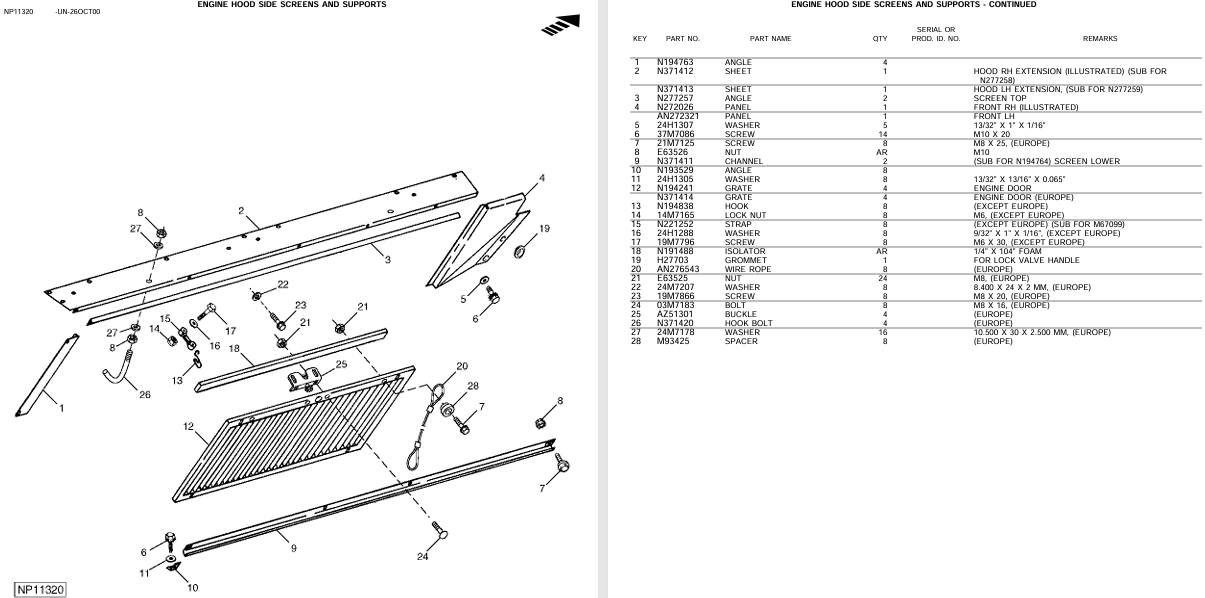

Motor Kaputu, Yan Ekranları ve Bağlantıları
Motor bölmesini dış etkenlere karşı korumak ve havalandırmayı sağlamak amacıyla kullanılan yan ekranlar ve destek parçalarıdır. Avrupa ve diğer bölgelere özel bazı varyantlar içermektedir. Yapısal dayanıklılık ve erişim kolaylığı için özel bağlantı donanımıyla birlikte tasarlanmıştır.
Mağazada İncele| Key | Parça No | Parça Adı | Adet | Ürün Kodu | Açıklama |
|---|---|---|---|---|---|
| 1 | N197463 | Bağlantı L Parçası | 4 | Kaput Uzatması (N227259 yerine) | |
| 2 | N37412 | Levha | 1 | ||
| 3 | N277257 | Köşe Bağlantısı | 4 | ||
| 4 | N272062 | Panel | 1 | Sağ Ön (Görsel) | |
| 5 | 24H7307 | Pul | 5 | 13/32" x 1" x 1/16" | |
| 6 | 03M7006 | Vida | 14 | M10 x 20 | |
| 7 | 17M7176 | Vida | 8 | M6 x 25 (Avrupa) | |
| 8 | E352626 | Somun | AR | M10 | |
| 9 | N133141 | Profil Kanalı | 2 | N197463 yerine (Alt Izgara) | |
| 10 | N135923 | Pul | 8 | 13/32" x 13/16" x 0.065" | |
| 11 | N197441 | Izgara | 4 | Motor Kapısı (Avrupa) | |
| 12 | N197431 | Kanca | 8 | Avrupa hariç | |
| 13 | M80488 | Somun | 8 | M6 (Avrupa hariç) | |
| 14 | 14M7165 | Kilit Somun | 8 | M6 (Avrupa hariç) | |
| 15 | N272258 | Kemer | 8 | Avrupa hariç (M67909 yerine) | |
| 16 | 24H1286 | Pul | 8 | 9/32" x 11/16" x 1/16" (Avrupa hariç) | |
| 17 | N197906 | Vida | 8 | M6 x 30 (Avrupa hariç) | |
| 18 | N197488 | İzolatör | AR | 1/4" x 1/4" Köpük | |
| 19 | H27003 | Kauçuk Conta | 1 | Valf Sapı için | |
| 20 | AN765443 | Tel Halat | 2 | Avrupa | |
| 21 | E352653 | Somun | 24 | M8 (Avrupa) | |
| 22 | 24M7070 | Pul | 8 | 8.400 x 24 x 2 MM (Avrupa) | |
| 23 | 19M8663 | Vida | 8 | M8 x 20 (Avrupa) | |
| 24 | 03M7181 | Vida | 8 | M8 x 16 (Avrupa) | |
| 25 | A531003 | Kilit Tokası | 4 | Avrupa | |
| 26 | N171420 | Kanca Cıvatası | 4 | Avrupa | |
| 27 | 24M7170 | Pul | 16 | 10.500 x 30 x 2.500 MM (Avrupa) | |
| 28 | M93425 | Spacır | 8 | Avrupa |

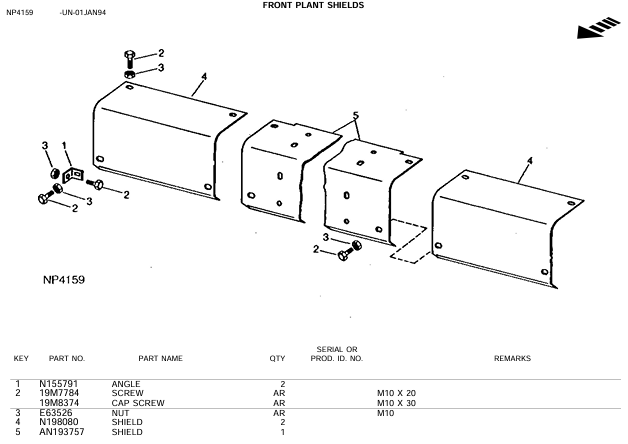

Ön Bitki Koruyucular – Muhafaza Sacları
Ön bitki koruyucu saclar, ekim makinelerinde ön tarafta bitki ve yaprakların hasara uğramasını önlemek amacıyla kullanılan koruma saclarıdır. Bu parçalar açılı bağlantı parçaları (angle), sac levhalar ve sabitleme cıvatalarından oluşur. Tarla koşullarında mısır, pamuk ve benzeri ürünlerin genç sürgünlerinin zarar görmesini önlemek için ideal bir settir.
Mağazada İncele| Key | Parça No | Parça Adı | Adet | Açıklama |
|---|---|---|---|---|
| 1 | N155791 | Açı Plaka (Bağlantı Parçası) | 2 | Koruyucu montajı için |
| 2 | 19M7784 | Vida | AR | M10 x 20 |
| 3 | 19M8374 | Cıvata | AR | M10 x 30 |
| 4 | E63526 | Somun | AR | M10 |
| 5 | AN193757 | Koruyucu Sac | 1 | Orta sol koruyucu |
| 4 | N198080 | Koruyucu Sac | 2 | Sol ve sağ yan koruma |

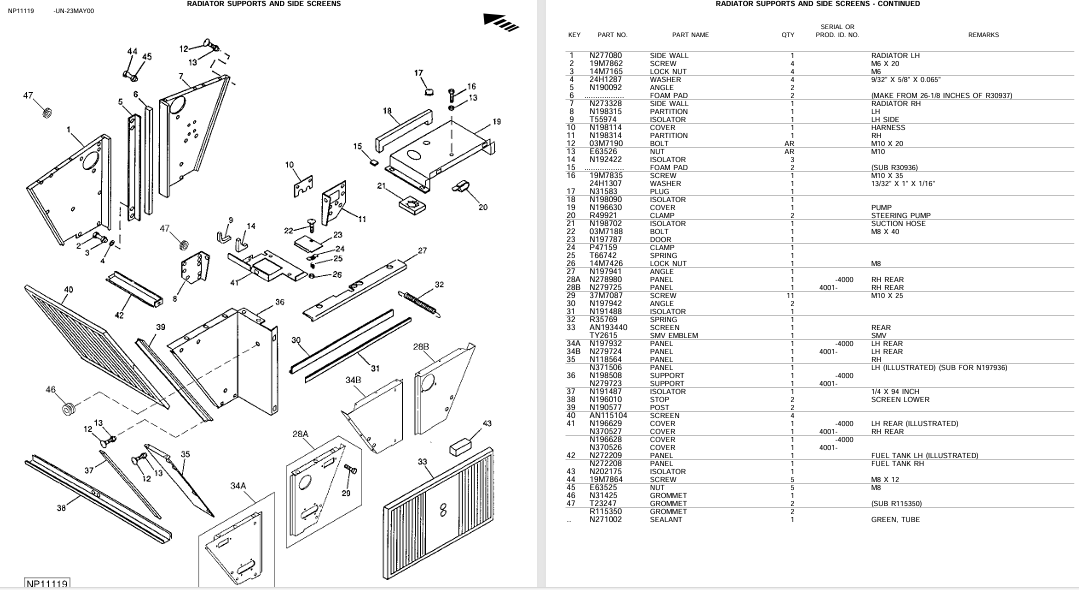

Radyatör Destekleri ve Yan Paneller
Bu sistem; motor soğutma radyatörünün şasiye monte edilmesini sağlayan destek sacları, izolasyon elemanları, contalar ve koruyucu kafesleri içerir. Hem sağ hem sol taraf için bağlantı parçaları, kelepçeler, sünger pedler ve sabitleyici donanımlarla birlikte sunulur.
Mağazada İncele| Key | Parça No | Parça Adı | Adet | Açıklama |
|---|---|---|---|---|
| 1 | N237080 | Yan Sac | 1 | Radyatör Sol |
| 2 | 19M7866 | Vida | 4 | M6 x 20 |
| 3 | 14M7167 | Pul Somun | 4 | |
| 4 | 24H745 | Yıkama Sacı | 4 | 3/32" x 5/8" x 0.065" |
| 5 | N190092 | Köşebent | 2 | |
| 6 | R30337 | Köpük Ped | 2 | 26.18 inçlik |
| 7 | N193315 | Yan Sac | 1 | Radyatör Sağ |
| 8 | N198714 | İzolatör | 1 | Sol Taraf |
| 9 | N193814 | Kapak | 1 | Kablo Bağlantısı |
| 10 | 03M7190 | Bölücü Parça | AR | R10 |
| 11 | 03M7100 | Cıvata | AR | M10 x 20 |
| 12 | E35426 | Somun | AR | M10 |
| 13 | R30995 | Köpük Ped | 2 | Alt grubu |
| 14 | 19M7452 | Vida | 3 | M10 x 35 |
| 15 | 24H1307 | Pul | 3 | 13/32" x 1" x 1/16" |
| 16 | N198300 | İzolatör | 1 | |
| 17 | N198301 | İzolatör | 1 | Pompa |
| 18 | N198302 | Kelepçe | 1 | Direksiyon Pompası |
| 19 | 03M7101 | Vida | 2 | M8 x 40 |
| 20 | P47175 | Kelepçe | 1 | Emiş Hortumu |
| 21 | 14H749 | Somun | 1 | M8 |
| 22 | 14M7246 | Kilitli Somun | 1 | |
| 23 | N197462 | Köşe Bağlantı Parçası | 1 | |
| 24 | N197836 | Kapak | 1 | |
| 25 | AN191784 | Panel | 1 | |
| 26 | N198470 | Köşebent | 1 | |
| 27 | N198469 | Açılı Parça | 1 | |
| 28A | N193763 | Yan Panel | 1 | Arka Sol |
| 28B | N193762 | Yan Panel | 1 | Arka Sağ |
| 29 | N193848 | İzolatör | 1 | |
| 30 | N193849 | Yay | 1 | |
| 31 | AN196245 | Panel | 1 | Arka Sağ |
| 32 | N197942 | Panel | 1 | Arka Sol |
| 33 | N197945 | Destek | 1 | Arka Sol (Görsel) |
| 34A | N193760 | Destek | 1 | |
| 34B | N193761 | Destek | 1 | |
| 35 | AN190517 | Kapak | 1 | 14 x 34 inch |
| 36 | N197954 | Köşebent | 2 | Alt Ekran |
| 37 | N196821 | Kapak | 1 | Arka Sol |
| 38 | N197966 | Kapak | 1 | Arka Sağ |
| 39 | N193868 | Kapak | 1 | |
| 40 | N196822 | Kapak | 1 | |
| 41 | N227026 | Panel | 1 | Yakıt Tankı Sol |
| 42 | N207045 | İzolatör | 1 | |
| 43 | N207046 | İzolatör | 1 | |
| 44 | 12H945 | Vida | 5 | M8 x 12 |
| 45 | R115350 | Conta | 2 | |
| 46 | T23457 | Lastik Gromet | 2 | |
| 47 | N217002 | Sızdırmazlık Macunu | 1 | Yeşil tüp |
Sac Parça ve Koruma Kalkanları
Bitki koruyucular, ekim sırasında mahsulün zarar görmesini önlemek amacıyla kullanılan sac muhafaza parçalarıdır. Bu parça grubu, tünel sacları, bağlantı açıları, civatalar ve destek plakalarını içerir. Avrupa ve Amerika modellerine göre farklar gösterebilir. Her koruma sacı, sıralı ünitelerle birlikte uyumlu olacak şekilde şekillendirilmiştir. Bazı parçalar sadece Avrupa makineleri veya tahrikli akslı modeller için geçerlidir.
Mağazada İncele| Key | Parça No | Parça Adı | Adet | Açıklama |
|---|---|---|---|---|
| 1 | AN276327 / AN276326 | Koruyucu Sac | 1 | Sol ve sağ; AN274331 ve AN276318 yerine |
| 2 | E63526 | Somun | AR | - |
| 3 | AN195411 | Sac Plaka | 1 | Sol – Sadece görselde |
| 4 | 19M7941 | Cıvata | AR | M10 x 20 |
| 5 | 24H738 | Pul | AR | 13/32" x 1" x 0.134" |
| 6 | 19M8305 | Vida | 2 | M10 x 35 |
| 7 | 24H1309 | Pul | AR | 13/32" x 1-1/16" x 0.120" |
| 8 | 03M7190 | Cıvata | AR | M10 x 20 |
| 9 | N191807 | Koruyucu Sac | 1 | Sadece inline ünitelere |
| 10 | N191821 | Koruyucu Sac | 1 | - |
| 11 | N139065 | İzolatör | 1 | - |
| 12 | N139066 | Açı Plaka | 1 | RH – N227338 yerine |
| 13 | N370303 | Açı Parça | 1 | LH – N227239 yerine |
| 14 | N277334 | Açı Parça | 2 | Tünel koruma (Avrupa) |
| 15 | N277304 | Sac | 1 | LH – Avrupa versiyon |
| 16 | N277303 | Sac | 1 | RH – N370176 yerine |
| N370176 | Sac | 1 | RH – Sadece tahrikli aks makineleri için | |
| N371634 | Sac | 1 | LH – 30” koruma için | |
| 17 | N277232 | Açı | 1 | RH – Avrupa tünel koruma |
| 18 | N277233 | Açı | 4 | LH – Avrupa tünel koruma |
| 37M7086 | Cıvata | 4 | M10 x 20 |
Sağ Tekerlek Koruma Sacı (4 Sıra – 30 inç)
Bu parça, 4 sıralı 30 inçlik tarım ekipmanlarında sağ tekerleği çevresel etkilerden korumak amacıyla kullanılır. Tekerlek bölgesine gelen toprak, taş ve diğer cisimlerin ekipmana zarar vermesini önlemek için geliştirilmiştir. Aynı zamanda iş güvenliğini ve ekipmanın ömrünü artırır. Braket, açı parçaları ve sabitleme elemanları ile monte edilir.
Mağazada İncele| Key | Parça No | Parça Adı | Adet | Açıklama |
|---|---|---|---|---|
| 1 | 03M7190 | Cıvata | 1 | M10 x 20 |
| 2 | E63526 | Somun | 1 | M10 |
| 3 | N272891 | Bağlantı Braketi | 1 | |
| 4 | 19M7808 | Vida | 1 | M10 x 65 |
| 5 | 19M7775 | Vida | 2 | M6 x 16 |
| 6 | E56354 | Somun | 2 | M6 |
| 7 | TN8756 | Açı Plaka | 1 | Durdurucu |
| 8 | AN272845 | Koruyucu Sac | 1 | Sağ Tekerlek Koruması |
| 9 | 03M7221 | Cıvata | 1 | M6 x 16 |
| 10 | AN194050 | Mandallı Kilit | 1 | |
| 11 | N197863 | Açı Plaka | 1 | |
| 12 | N197886 | Vida | 2 | M10 x 30 |
| 13 | N197885 | Destek Kayışı | 1 |

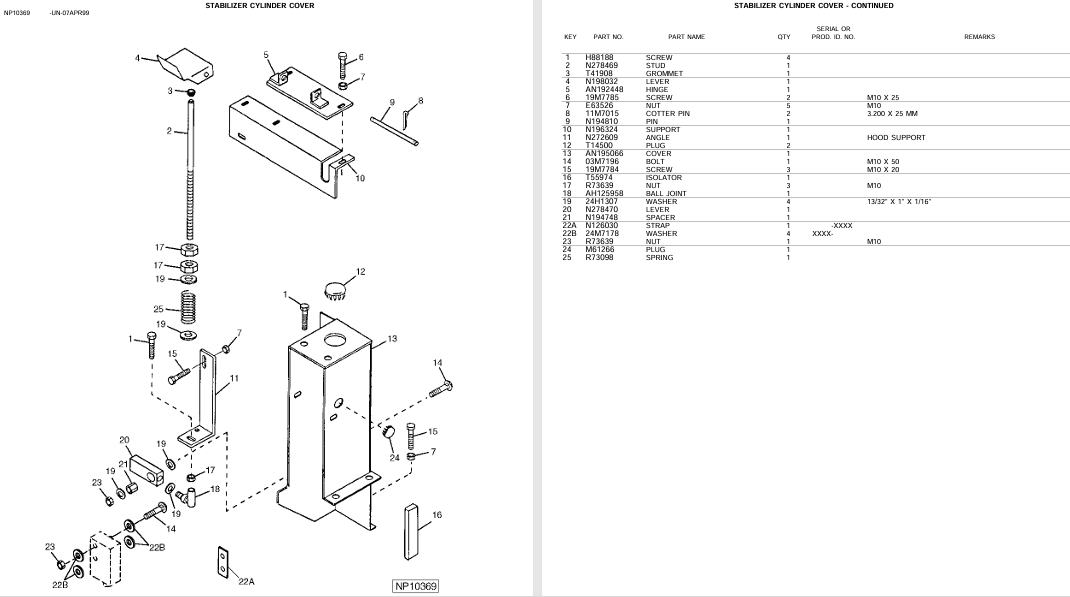

Silindir Muhafaza Kapağı
Silindir muhafaza kapağı, stabilizatör silindirini dış darbelere ve çevresel koşullara karşı koruyan yapısal bir bileşendir. Bu sistem; kapak gövdesi, bağlantı braketleri, pimler, somunlar ve amortisör yayları gibi çok sayıda parçadan oluşur. Stabilite sağlayan bu muhafaza kapağı, hidrolik sistemin uzun ömürlü ve sorunsuz çalışması için önemlidir.
Mağazada İncele| Key | Parça No | Parça Adı | Adet | Açıklama |
|---|---|---|---|---|
| 1 | H88148 | Vida | 4 | - |
| 2 | N874869 | Mil | 1 | - |
| 3 | T41803 | Gromet | 1 | - |
| 4 | N194842 | Kolu | 1 | - |
| 5 | N794248 | Menteşe | 2 | - |
| 6 | 19M7845 | Vida | 2 | M10 x 25 |
| 7 | E63965 | Somun | 5 | M10 |
| 8 | 11M7015 | Emniyet Pimi | 2 | 3.200 x 25 mm |
| 9 | N194610 | Pim | 1 | - |
| 10 | N156824 | Destek | 1 | - |
| 11 | N276209 | Açı Braketi | 2 | Kaput desteği |
| 12 | 114706G | Kapak | 1 | - |
| 13 | AN105606 | Gövde | 1 | - |
| 14 | 03M7196 | Vida | 1 | M10 x 50 |
| 15 | 19M7844 | Vida | 3 | M10 x 20 |
| 16 | T59734 | İzolatör | 1 | - |
| 17 | R26393 | Somun | 2 | M10 |
| 18 | AH143569 | Rot Ucu | 1 | - |
| 19 | 24H1307 | Pul | 4 | 13/32" x 1" x 1/16" |
| 20 | N874870 | Kaldıraç | 1 | - |
| 21 | N874849 | Distans | 1 | - |
| 22A | N260400 | Askı | 1 | - |
| 22B | 24M7178 | Pul | 4 | - |
| 23 | R27368 | Somun | 1 | M10 |
| 24 | M61628 | Tıpa | 1 | - |
| 25 | R73098 | Yay | 1 | - |

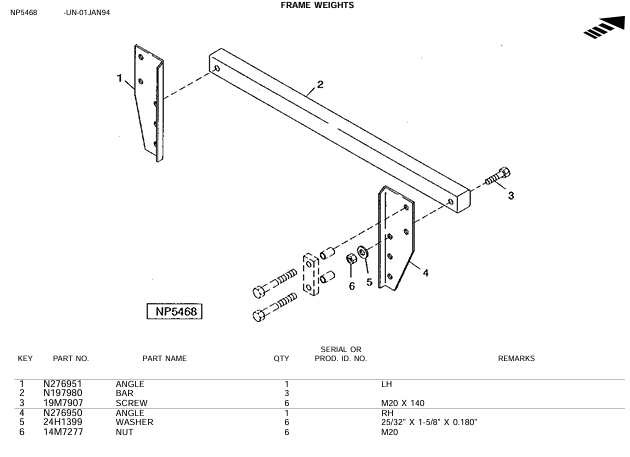

Şase Ağırlıkları
Şase ağırlıkları, taşıyıcı yapının denge merkezini korumak ve ekipmanın sağlam şekilde yerinde kalmasını sağlamak amacıyla kullanılan metal kütlelerden oluşur. Sol ve sağ bağlantı açıları ile birlikte sabitlenir. Ağır hizmet tipi vidalar ve somunlar kullanılarak güçlü ve dayanıklı bir bağlantı elde edilir.
Mağazada İncele| Key | Part No. | Part Name | Adet | Seri No / Ürün Kodu | Açıklama |
|---|---|---|---|---|---|
| 1 | N276951 | Açı Parçası | 1 | Sol (LH) | |
| 2 | N197800 | Bar (Ağırlık Çubuğu) | 1 | ||
| 3 | 19M7997 | Vida | 6 | M20 x 140 | |
| 4 | N276950 | Açı Parçası | 1 | Sağ (RH) | |
| 5 | 24H1599 | Pul | 6 | 25/32" x 1-5/8" x 0.180" | |
| 6 | 14M7277 | Somun | 6 | M20 |

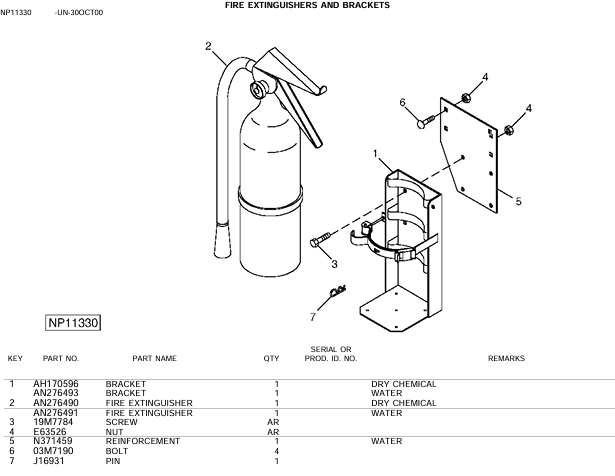

Yangın Söndürücü ve Braketleri
Bu sistem, hem kuru kimyasal hem de su bazlı yangın söndürücüler için tasarlanmış iki farklı montaj braketi içerir. Tarım makinelerinde veya endüstriyel ekipmanlarda kolay erişim ve güvenli montaj sağlar. Braketler ve takviye plakaları sayesinde sabitleme işlemi dayanıklı ve sarsıntıya karşı emniyetlidir.
Mağazada İncele| Key | Parça No | Parça Adı | Adet | Açıklama |
|---|---|---|---|---|
| 1 | AH170596 | Braket (Yuva) | 1 | Kuru Kimyasal İçin |
| 1 | AN276493 | Braket (Yuva) | 1 | Su İçin |
| 2 | AN276490 | Yangın Söndürücü | 1 | Kuru Kimyasal |
| 2 | AN276491 | Yangın Söndürücü | 1 | Su |
| 3 | 19M7784 | Vida | AR | M10 |
| 4 | E63526 | Somun | AR | M10 |
| 5 | N374159 | Destek Plakası | 1 | Yalnızca su tipi için |
| 6 | 03M7190 | Cıvata | 4 | M10 x 20 |
| 7 | J16931 | Pim | 1 |

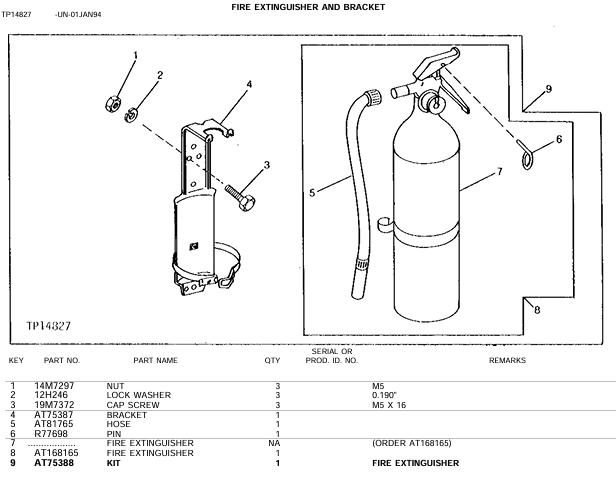

Yangın Söndürücü ve Yuvası
Bu montaj, traktör veya tarım makinası gibi ekipmanlarda olası yangın durumlarına karşı yangın söndürücü taşıma ve sabitleme amacıyla kullanılır. Braket sistemi ile birlikte montajı kolaylaştırılır, hortum ve pim ile güvenli kullanım sağlanır. Bu sistem yangın güvenliği açısından kritik öneme sahiptir.
Mağazada İncele| Key | Parça No | Parça Adı | Adet | Açıklama |
|---|---|---|---|---|
| 1 | 14M7297 | Somun | 3 | M5 |
| 2 | 12H2446 | Yaylı Pul | 3 | 0.190” |
| 3 | 19M7347 | Cıvata | 3 | M5 x 16 |
| 4 | AT75387 | Braket (Yuva) | 1 | Yangın söndürücü montajı için |
| 5 | AT168165 | Hortum | 1 | |
| 6 | R77698 | Pim | 1 | |
| 7 | AT168165 | Yangın Söndürücü | 1 | Sipariş için: AT168165 |
| 8 | AT75388 | Kit | 1 | Tam Yangın Söndürücü Seti |
Online Mağazamıza Göz Atın
İhtiyacınız Olan Her Şey Tek Tık Uzağınızda
Yüksek kaliteli pamuk toplama makinesi yedek parçalarımızı şimdi online mağazamızdan keşfedin. Güvenilir alışveriş, hızlı teslimat ve stoktan ürünler sizi bekliyor.
Mağazaya Git
