TOPLAMA ÜNİTESİ YAĞLAMA SİSTEMİ
TOPLAMA ÜNİTESİ YAĞLAMA SİSTEMİ

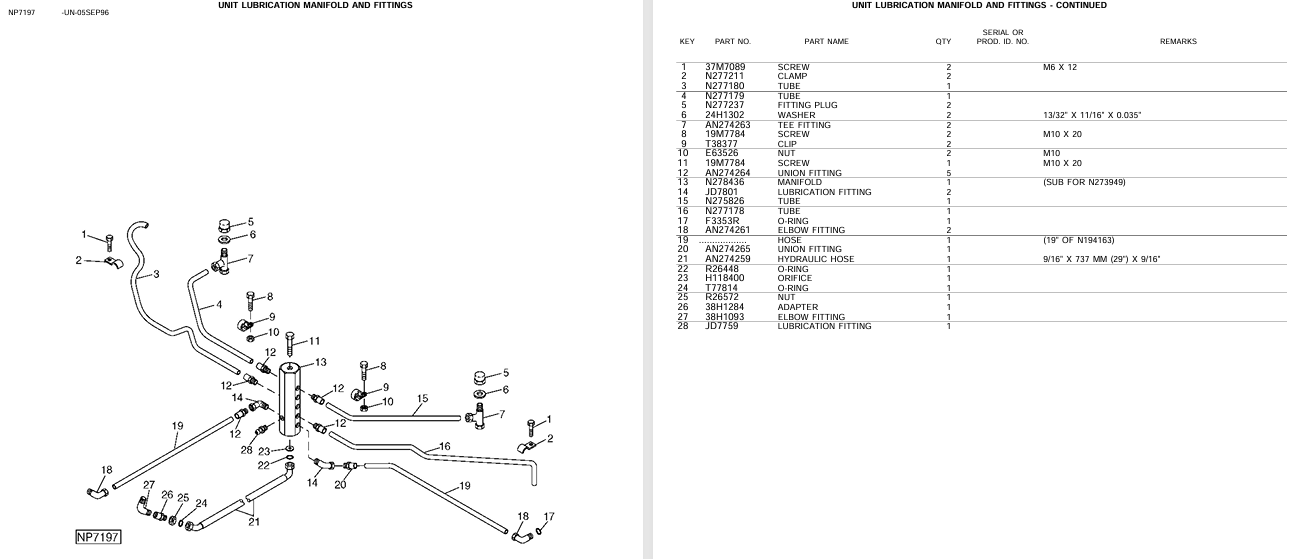

John Deere pamuk toplama makineleri için geliştirilen "Toplama Ünitesi Yağlama Sistemi", makinenin uzun ömürlü ve verimli çalışması için kritik öneme sahiptir. Bu bölümde; yağlama tankları, pompalar, manifold bağlantıları, dolum ve basınç kitleri gibi tüm yağlama bileşenlerine ait teknik çizimler ve yedek parça detayları yer almaktadır. Operasyonel verimliliği artırmak ve arıza risklerini azaltmak için doğru yağlama sistem bileşenlerine buradan ulaşabilirsiniz.
İlgili Ürünler
Ünite Yağlama Kolektörü ve Bağlantı Elemanları
Ünite Yağlama Kolektörü ve Bağlantı Elemanları, endüstriyel makinelerin yağlama sistemlerinde akışkan transferini sağlayan hortumlar, bağlantı parçaları, borular, manifoldlar ve conta elemanlarından oluşur. Bu parçalar, yağlamanın doğru yönlendirilmesi ve sistem içi basıncın korunması için kritik öneme sahiptir.
Mağazada İncele| ANAHTAR | PARÇA NO. | PARÇA ADI | ADET | AÇIKLAMA |
|---|---|---|---|---|
| 1 | 3M77089 | VİDA | 2 | M6 X 12 |
| 2 | N277211 | KELEPÇE | 2 | |
| 3 | N277180 | BORU | 1 | |
| 4 | N277179 | BORU | 1 | |
| 5 | N277397 | KAPAMA FİTİLİ | 1 | |
| 6 | 24M1302 | PUL | 2 | 13/32" X 11/16" X 0.035" |
| 7 | AN277463 | T BAĞLANTI | 2 | |
| 8 | 19M7784 | VİDA | 2 | M10 X 20 |
| 9 | T19377 | KİLİT KLİPSİ | 2 | |
| 10 | E56326 | SOMUN | 2 | M10 |
| 11 | 19M7784 | VİDA | 1 | M10 X 20 |
| 12 | AN274264 | BAĞLANTI EK PARÇA | 5 | |
| 13 | N278436 | KOLEKTÖR | 1 | (N273949 yerine) |
| 14 | JD7081 | YAĞLAMA EK PARÇA | 2 | |
| 15 | N275826 | BORU | 1 | |
| 16 | N277178 | BORU | 1 | |
| 17 | R53378 | O-RİNG | 1 | |
| 18 | AN274261 | DİRSEK BAĞLANTI | 2 | |
| 19 | --- | HORTUM | 1 | (19" uzunlukta, N194163) |
| 20 | AN274265 | BAĞLANTI EK PARÇA | 1 | |
| 21 | AN274259 | HİDROLİK HORTUM | 1 | 9/16" X 737 MM (.29") X 9/16" |
| 22 | R26448 | O-RİNG | 1 | |
| 23 | T118400 | ORİFİS | 1 | |
| 24 | T77814 | O-RİNG | 1 | |
| 25 | 25M276 | SOMUN | 1 | |
| 26 | 38H1284 | ADAPTÖR | 1 | |
| 27 | 38H1093 | DİRSEK BAĞLANTI | 1 | |
| 28 | JD7759 | YAĞLAMA EK PARÇA | 1 |

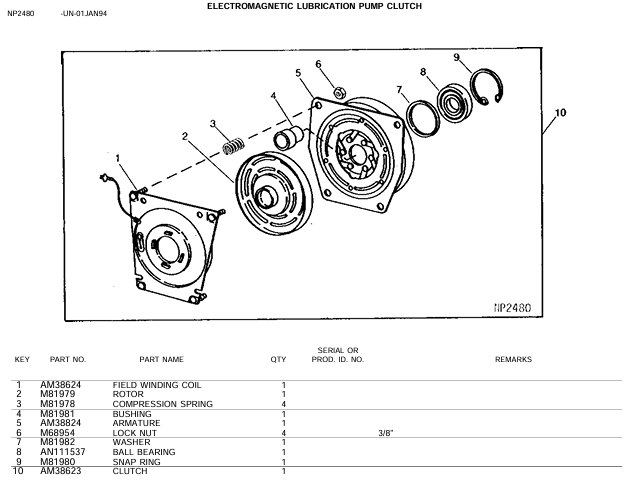

Elektromanyetik Yağlama Pompası Bağlantıları
Elektromanyetik yağlama pompası bağlantıları, motor sistemlerinde otomatik yağlamayı sağlayan elektromanyetik kavrama sisteminin iç mekanizmalarını içerir. Bu parça grubu; alan sargısı, rotor, armatür, bilyalı rulman, baskı yayı ve kilitleme parçaları gibi sistemin çalışmasını doğrudan etkileyen temel bileşenlerden oluşur. Doğru montaj ve kaliteli yedek parçalarla sistemin uzun ömürlü ve sorunsuz çalışması sağlanır.
Mağazada İncele| KEY | PARÇA NO. | PARÇA ADI | ADET | SERİ / ÜRETİM NO. | AÇIKLAMA |
|---|---|---|---|---|---|
| 1 | AM38624 | ALAN SARIM BOBİNİ | 1 | ||
| 2 | M81979 | ROTOR | 1 | ||
| 3 | M81978 | BASKI YAYI | 1 | ||
| 4 | M81981 | BURÇ | 1 | ||
| 5 | AM38624 | ARMATÜR | 1 | ||
| 6 | M69984 | KİLİT SOMUN | 1 | 3/8" | |
| 7 | M81954 | PUL | 1 | ||
| 8 | AM11537 | BİLYALI RULMAN | 1 | ||
| 9 | AM81980 | EMNİYET PULU | 1 | ||
| 10 | AM38623 | KAVRAMA | 1 |

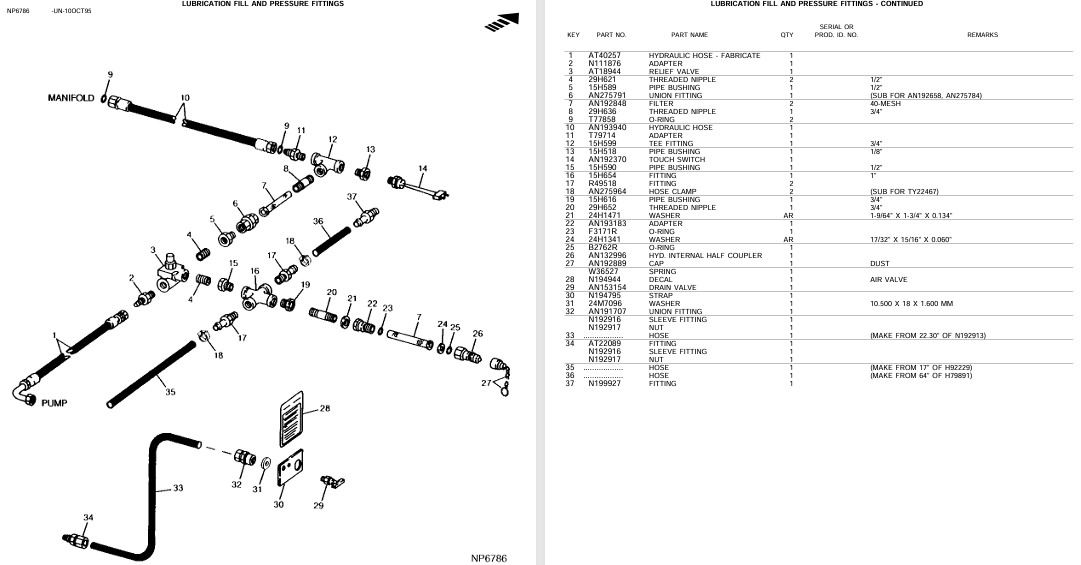

Yağ Besleme ve Basınç Bağlantı Elemanları
Bu tablo, hidrolik sistemlerde kullanılan yağ besleme ve basınç bağlantı parçalarını içermektedir. Hortumlar, nipeller, adaptörler, valfler ve O-ring gibi parçalar sistemin sızdırmazlık, basınç dengesi ve doğru yağ akışı açısından kritik rol oynar. Doğru monte edilmiş bu bileşenler, ekipmanın verimli çalışmasını ve uzun ömürlü olmasını sağlar.
Mağazada İncele| ANAHTAR | PARÇA NO. | PARÇA ADI | ADET | SERİ / ÜRÜN ID | AÇIKLAMA |
|---|---|---|---|---|---|
| 1 | AT403257 | HİDROLİK HORTUM (İMALAT) | 1 | ||
| 2 | N11876 | ADAPTÖR | 1 | ||
| 3 | AN11861 | TAHLİYE VALFİ | 1 | ||
| 4 | 24H2844 | DİŞLİ NİPEL | 2 | 1/2" | |
| 5 | H165198 | BORU BURCU | 1 | 1/2" | |
| 6 | AN257391 | BİRLEŞTİRME BAĞLANTISI | 1 | AN192568, AN257384 yerine | |
| 7 | AN192568 | BİRLEŞTİRME BAĞLANTISI | 1 | ||
| 8 | AN263384 | FİLTRELİ NİPEL | 2 | 60 MESH | |
| 9 | AN193740 | HİDROLİK HORTUM | 2 | ||
| 10 | TY7419 | ADAPTÖR | 1 | 3/4" | |
| 11 | 15H519 | BORU BURCU | 1 | 1/8" | |
| 12 | 14H9230 | DOKUNMATİK ANAHTAR | 1 | 1/2" | |
| 13 | 15H553 | BORU BURCU | 1 | 1/2" | |
| 14 | R49518 | BAĞLANTI | 2 | ||
| 15 | R437154 | HORTUM KELEPÇESİ | 2 | TY22467 yerine | |
| 16 | 20H666 | BORU BURCU | 1 | 3/4" | |
| 17 | 24H1972 | DİŞLİ NİPEL | 1 | 1-3/16" x 1-3/16" x 0.134" | |
| 18 | 24H1431 | PUL | AR | ||
| 19 | R37178 | O-RİNG | 1 | ||
| 20 | 24H714 | PUL | AR | 1/32" x 15/16" x 0.060" | |
| 21 | B276208 | PİM | 1 | ||
| 22 | AN132209 | NPT DİŞİ YARIM KAPLİN | 1 | ||
| 23 | N195829 | KAPAK | 1 | TOZ | |
| 24 | N154694 | ETİKET | 1 | HAVA VALFİ | |
| 25 | AM316453 | TAHLİYE VALFİ | 1 | ||
| 26 | 24M7096 | PUL | 1 | ||
| 27 | AN197107 | BİRLEŞTİRME BAĞLANTISI | 1 | ||
| 28 | N192916 | MANŞONLU BAĞLANTI | 1 | ||
| 29 | N192917 | HORTUM | 1 | 22.30" N192913'ten üretildi | |
| 30 | N192915 | HORTUM | 1 | ||
| 31 | N192918 | MANŞONLU BAĞLANTI | 1 | ||
| 32 | N192917 | HORTUM | 1 | 17" H29229'dan üretildi | |
| 33 | N192915 | HORTUM | 1 | 64" H19291'den üretildi | |
| 34 | N199927 | BAĞLANTI | 1 |

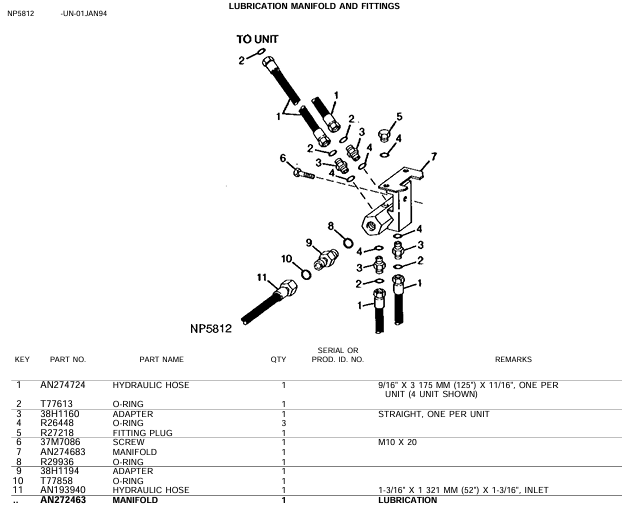

Yağlama Manifoldu ve Bağlantıları
Yağlama manifoldu ve bağlantıları, sistemdeki yağın farklı bölgelere eşit ve etkili şekilde dağıtılmasını sağlayan hidrolik birimlerdir. Bu sistemde yer alan hortumlar, adaptörler, O-ring contalar ve manifold gövdeleri, hem sızdırmazlık hem de sistem verimliliği açısından kritik öneme sahiptir. Doğru parça kombinasyonu, uzun süreli performans ve bakım kolaylığı sağlar.
Mağazada İncele| ANAHTAR | PARÇA NO. | PARÇA ADI | ADET | SERİ / ÜRETİM NO. | AÇIKLAMA |
|---|---|---|---|---|---|
| 1 | AN274724 | HİDROLİK HORTUM | 1 | 9/16" X 3.175 MM (12.5") X 11/16", BİRİM BAŞINA BİR ADET (4 BİRİM GÖSTERİLMİŞ) | |
| 2 | 777613 | O-RİNG | 1 | ||
| 3 | 38H1160 | ADAPTÖR | 1 | DÜZ, BİRİM BAŞINA BİR ADET | |
| 4 | R26448 | O-RİNG | 3 | ||
| 5 | R27218 | FİTTİNG TAPASI | 1 | ||
| 6 | 37M7088 | VİDA | 2 | M10 X 20 | |
| 7 | AN274683 | MANİFOLD | 1 | ||
| 8 | R29936 | O-RİNG | 1 | ||
| 9 | 38H1194 | ADAPTÖR | 1 | ||
| 10 | T77858 | O-RİNG | 1 | ||
| 11 | AN193400 | HİDROLİK HORTUM | 1 | 1-3/16" X 1.321 MM (52") X 1-3/16", GİRİŞ | |
| .. | AN274263 | MANİFOLD | YAĞLAMA |

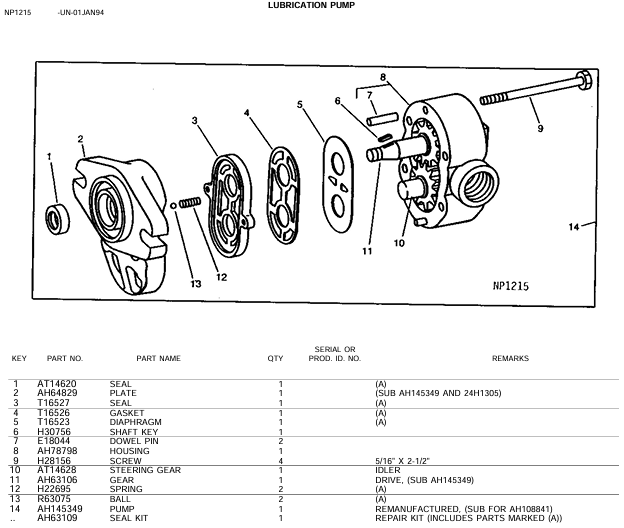

Yağlama Pompası
Bu sistem, makine parçalarının sürtünmeye bağlı aşınmasını azaltmak ve verimli çalışmasını sağlamak amacıyla tasarlanmış yüksek performanslı bir yağ transfer pompasıdır. Sistem, el pompası veya hidrolik tahrikli yapı üzerinden çalışarak, yağlayıcıyı farklı noktalara kontrollü bir şekilde iletir. Hızlı bağlantı ekipmanları, filtreleme elemanları, çek valfler ve hidrolik hortumlar gibi bileşenler sayesinde sızdırmaz ve güvenilir bir aktarım sağlar. Bakım kolaylığı ve modüler tasarımı ile endüstriyel uygulamalarda uzun ömürlü kullanım sunar.
Mağazada İncele| ANAHTAR | PARÇA NO. | PARÇA ADI | ADET | SERİ / ÜRÜN NO. | AÇIKLAMALAR |
|---|---|---|---|---|---|
| 1 | AT14620 | KEÇE | 1 | (A) | |
| 2 | AH64829 | PLAKA | 1 | (AH145349 ve 24H1305 yerine geçer) | |
| 3 | T15627 | KEÇE | 1 | (A) | |
| 4 | T15622 | CONTA | 1 | (A) | |
| 5 | T15625 | DİYAFRAM | 1 | (A) | |
| 6 | H30766 | MİL YATAĞI KİLİDİ | 1 | (A) | |
| 7 | E18044 | PİM | 2 | ||
| 8 | AH78798 | GÖVDE | 1 | ||
| 9 | AH81662 | VİDA | 4 | 5/16" X 2-1/2" | |
| 10 | AH61268 | DİREKSİYON DİŞLİSİ | 1 | YARDIMCI | |
| 11 | AH63106 | DİŞLİ | 1 | TAHRİK, (AH145349 yerine geçer) | |
| 12 | H22695 | YAY | 2 | (A) | |
| 13 | R30575 | BİLYE | 2 | (A) | |
| 14 | AH145349 | POMPA | 1 | YENİDEN ÜRETİLMİŞ, (AH108841 yerine geçer) | |
| - | AH63109 | KEÇE TAKIMI | 1 | TAMİR KİTİ (A işaretli parçaları içerir) |

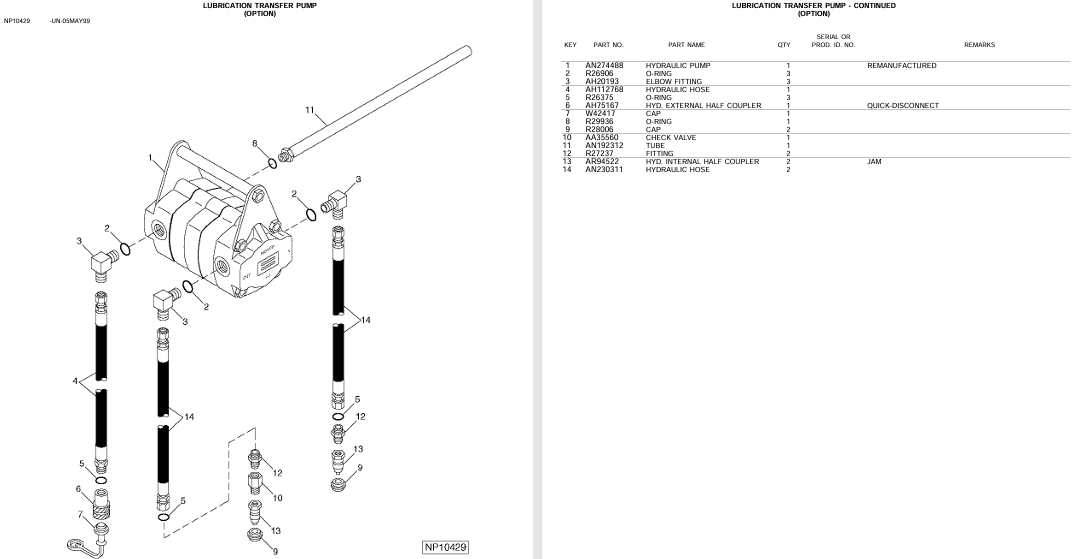

Yağlama Pompası - Opsiyon
Yağlama pompası (opsiyonel), sistem içerisindeki yağın manuel veya otomatik olarak başka bir üniteden pompalanarak aktarılmasını sağlayan tamamlayıcı bir bileşendir. Opsiyonel yapıdaki bu pompa, özellikle bakım ve yağ değişimi işlemlerinde kullanım kolaylığı sağlar ve sistemin sürekli verimli çalışmasına katkıda bulunur.
Mağazada İncele| ANAHTAR | PARÇA NO. | PARÇA ADI | ADET | AÇIKLAMA |
|---|---|---|---|---|
| 1 | AN274488 | HİDROLİK POMPA | 1 | Yenilenmiş |
| 2 | R26008 | O-RİNG | 3 | |
| 3 | AH109103 | DİRSEK BAĞLANTI | 3 | |
| 4 | AH172648 | HİDROLİK HORTUM | 1 | |
| 5 | R26375 | O-RİNG | 1 | |
| 6 | AH215717 | HİD. DIŞ YARI KUPLE | 1 | Hızlı Bağlantı |
| 7 | W224571 | KAPAK | 1 | |
| 8 | R29988 | O-RİNG | 1 | |
| 9 | R26006 | KAPAK | 1 | |
| 10 | AA158620 | TEK YÖNLÜ VALF | 1 | |
| 11 | AN179321 | BORU | 1 | |
| 12 | R27327 | BAĞLANTI ELEMANI | 2 | |
| 13 | AN243221 | HİD. İÇ YARI KUPLE | 2 | Kontra |
| 14 | AN230311 | HİDROLİK HORTUM | 2 |

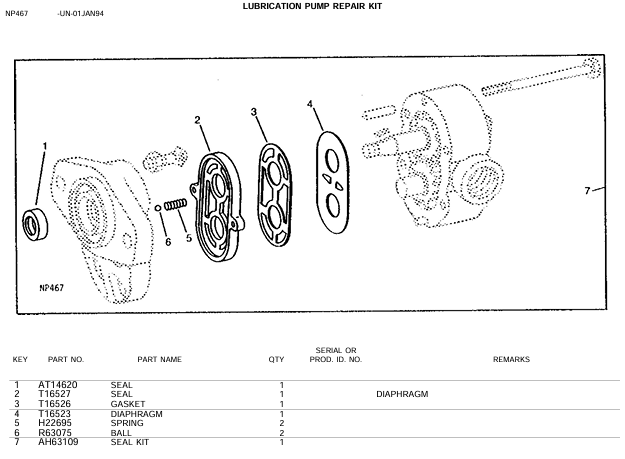

Yağlama Pompası Tamir Takımı
Yağlama Pompası Tamir Takımı, pompa sistemlerinde zamanla yıpranan ya da performans kaybı yaşayan contalar, diyaframlar, yaylar ve bilyeleri içeren komple bakım setidir. Pompanın sızdırmazlık, verimlilik ve güvenli çalışma koşullarını yeniden sağlamak için kullanılır. Bu kit sayesinde sistemin ömrü uzar, bakım maliyetleri azalır ve olası arızalar önceden giderilir.
Mağazada İncele| ANAHTAR | PARÇA NO. | PARÇA ADI | ADET | SERİ / ÜRÜN NO. | AÇIKLAMALAR |
|---|---|---|---|---|---|
| 1 | AT14620 | KEÇE | 1 | ||
| 2 | T16527 | KEÇE | 1 | DİYAFRAM | |
| 3 | T16526 | CONTA | 1 | ||
| 4 | T16523 | DİYAFRAM | 1 | ||
| 5 | H22695 | YAY | 2 | ||
| 6 | R63075 | BİLYE | 2 | ||
| 7 | AH63109 | KEÇE TAKIMI | 1 |

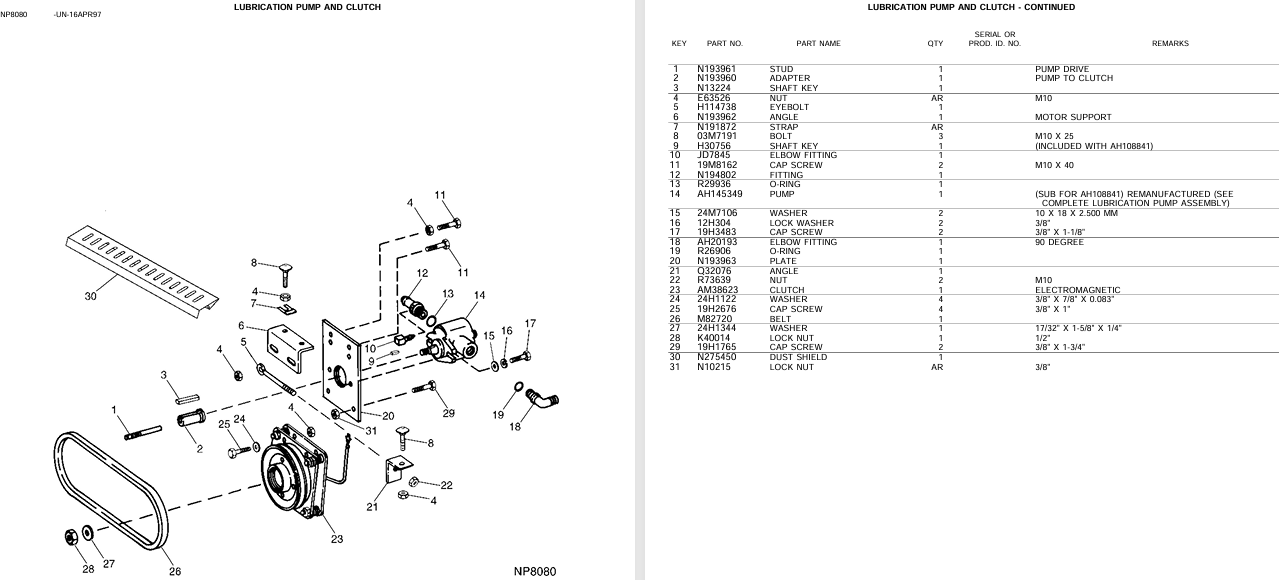

Yağlama Pompası ve Kavrama
Yağlama Pompası ve Kavrama sistemi, motorun sağlıklı çalışması için gerekli olan yağlamayı sağlar ve tahrik mekanizmasıyla pompa arasında bağlantıyı kurar. Bu bölümde yer alan parçalar, pompa montajı, bağlantı adaptörleri, kavrama tertibatı, contalar ve bağlantı elemanlarından oluşur. Elektromanyetik kavrama sayesinde sistem devreye girer ve çıkar. Uyumlu yedek parçalarla sorunsuz ve verimli bir çalışma hedeflenir.
Mağazada İncele| KEY | PARÇA NO. | PARÇA ADI | ADET | SERİ/ÜRETİM NO. | AÇIKLAMA |
|---|---|---|---|---|---|
| 1 | N193961 | SAPLAMA | 1 | POMPA TAHRİKİ | |
| 2 | N193960 | ADAPTÖR | 1 | POMPA - KAVRAMA ARASI | |
| 3 | N13224 | MİL KANALI | 1 | ||
| 4 | E65326 | SOMUN | 6 | M10 | |
| 5 | H114738 | GÖZ CİVATA | 1 | ||
| 6 | N193962 | AÇILI PARÇA | 1 | MOTOR DESTEK | |
| 7 | N197182 | KAYIŞ | AR | ||
| 8 | 03M7191 | CİVATA | 3 | M10 x 25 | |
| 9 | H30759 | MİL KANALI | 1 | (AH108841 içinde dahil) | |
| 10 | JD7845 | DİRSEK BAĞLANTI | 1 | ||
| 11 | 19M8126 | SOMUNLU VİDA | 2 | M10 x 40 | |
| 12 | N194802 | BAĞLANTI PARÇASI | 1 | ||
| 13 | R29459 | O-RİNG | 1 | ||
| 14 | AH153549 | POMPA | 1 | (AH108841 yerine geçer) REVİZE ÜRÜN | |
| 15 | 24M7106 | PUL | 2 | 10 x 18 x 2.5 mm | |
| 16 | 14M7304 | KİLİT PULU | 2 | 3/8" | |
| 17 | 19H3438 | SOMUNLU VİDA | 2 | 3/8" x 1-1/8" | |
| 18 | AH790193 | DİRSEK BAĞLANTI | 1 | 90 DERECE | |
| 19 | R26063 | O-RİNG | 1 | ||
| 20 | N193963 | PLAKA | 1 | ||
| 21 | Q32706 | AÇILI PARÇA | 1 | ||
| 22 | R33623 | SOMUN | 2 | M10 | |
| 23 | AM38623 | KAVRAMA | 1 | ELEKTROMANYETİK | |
| 24 | 24H7122 | PUL | 4 | 3/8" x 7/8" x 0.083" | |
| 25 | 19H2766 | SOMUNLU VİDA | 2 | 3/8" x 1" | |
| 26 | M82720 | KAYIŞ | 1 | ||
| 27 | 24H7134 | PUL | 1 | 1.75/32" x 1-5/8" x 1/4" | |
| 28 | K40014 | KİLİT SOMUN | 1 | 1/2" | |
| 29 | 19H7165 | SOMUNLU VİDA | 2 | 3/8" x 1-3/4" | |
| 30 | N275450 | TOZ KAPAĞI | 1 | 3/8" | |
| 31 | N10215 | KİLİT SOMUN | AR |

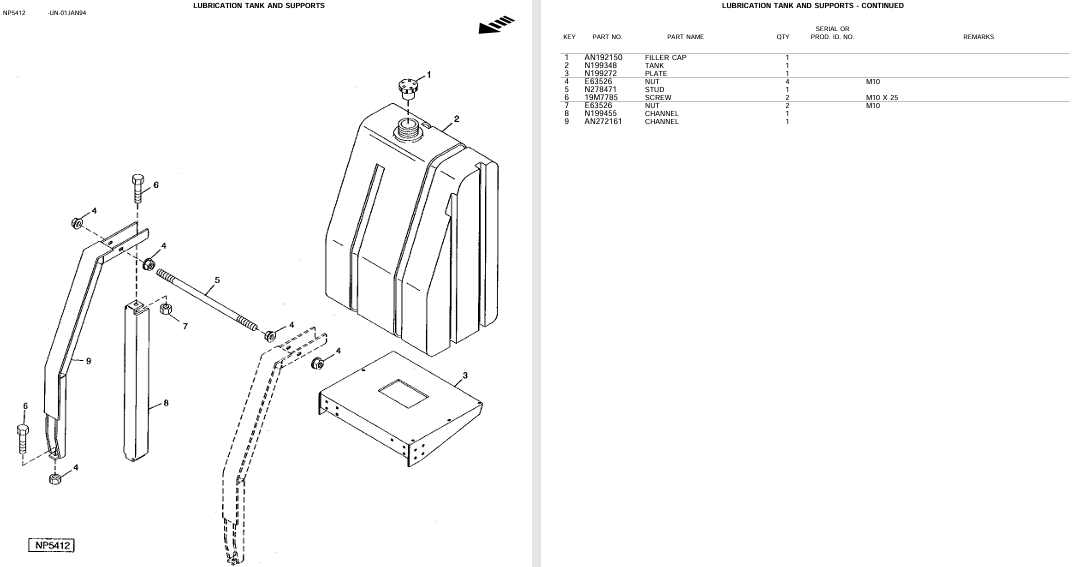

Yağlama Tankı ve Bağlantıları
Yağlama Tankı ve Bağlantıları" bileşeni, yağlama sistemine ait tankın sabitlenmesi ve bağlantısında kullanılan tüm parçaları içerir. Tank kapağından bağlantı kanallarına kadar olan bu set, sistemin sağlam ve sızdırmaz şekilde monte edilmesini sağlar.
Mağazada İncele| KEY | PARÇA NO. | PARÇA ADI | ADET | SERİ / ÜRETİM NO. | AÇIKLAMA |
|---|---|---|---|---|---|
| 1 | AN1932150 | DOLUM KAPAĞI | 1 | ||
| 2 | N193842 | DEPO | 1 | ||
| 3 | N193672 | PLAKA | 1 | ||
| 4 | E63672 | SOMUN | 4 | M10 | |
| 5 | N247874 | SAPLAMA | 1 | ||
| 6 | 19M7785 | VİDA | 2 | M10 x 25 | |
| 7 | E63646 | SOMUN | 2 | M10 | |
| 8 | N193645 | KANAL PARÇA | 1 | ||
| 9 | AN272161 | KANAL PARÇA | 1 |

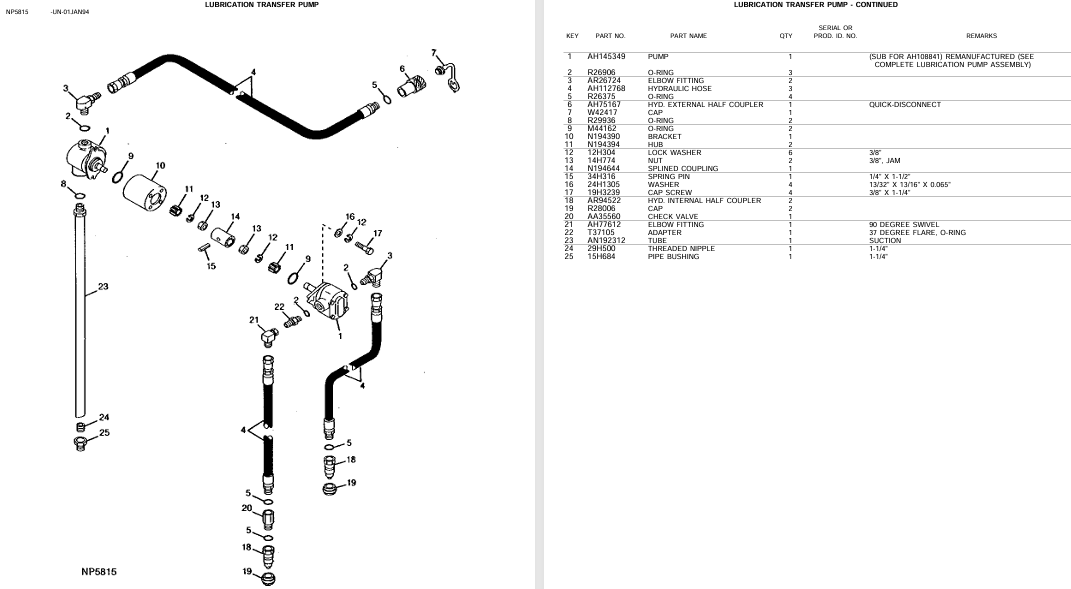

Yağlama Transfer Pompası
Yağlama transfer pompası, sistemin hareketli parçalarına doğru miktarda yağın düzenli ve kontrollü bir şekilde iletilmesini sağlayan temel bileşendir. Basınçlı yağ akışı ile sürtünmeyi azaltır, parçaların aşınmasını önler ve sistemin daha uzun ömürlü, verimli çalışmasına katkıda bulunur. Otomatik veya manuel versiyonlarıyla, bakım süreçlerini kolaylaştırır ve arıza risklerini minimize eder.
Mağazada İncele| ANAHTAR | PARÇA NO. | PARÇA ADI | ADET | AÇIKLAMA |
|---|---|---|---|---|
| 1 | AH745349 | POMPA | 1 | [AH108881 yerine] Yenilenmiş (Bakım Takımına Bakınız) |
| 2 | R266098 | O-RİNG | 3 | |
| 3 | AR917284 | DİRSEK BAĞLANTI | 2 | |
| 4 | AH121768 | HİDROLİK HORTUM | 3 | |
| 5 | R263753 | O-RİNG | 4 | |
| 6 | AH745167 | HİD. DIŞ YARI KUPLE | 1 | Hızlı Bağlantı |
| 7 | W424717 | KAPAK | 1 | |
| 8 | R294963 | O-RİNG | 2 | |
| 9 | AH414286 | O-RİNG | 2 | |
| 10 | N194330 | BAĞLANTI BRAKETİ | 1 | |
| 11 | N194304 | GÖBEK | 2 | |
| 12 | 1214374 | SOMUNLU PUL | 6 | 3/8" |
| 13 | 1417744 | SOMUN | 2 | 3/8", Kontra |
| 14 | N194064 | DİŞLİ KAPLİN | 1 | 1/4" X 1.2" |
| 15 | 3414156 | PİM (YAYLI) | 1 | |
| 16 | 24H1305 | PUL | 4 | 13/32" X 13/16" X 0.065" |
| 17 | 34H1395 | SİLİNDİR BAŞLI CİVATA | 4 | 3/8" X 1-1/4" |
| 18 | R268242 | HİD. İÇ YARI KUPLE | 2 | |
| 19 | R260600 | KAPAK | 2 | |
| 20 | AA855060 | TEK YÖNLÜ VALF | 1 | |
| 21 | AR917065 | DİRSEK BAĞLANTI | 1 | 90° Dönebilen |
| 22 | 13H7132 | ADAPTÖR | 1 | 37° Flare, O-Ringli |
| 23 | AN193224 | BORU | 1 | Emiş |
| 24 | 25H9501 | DİŞLİ NİPEL | 1 | 1-1/4" |
| 25 | 15H8684 | BORU REKORU | 1 | 1-1/4" |

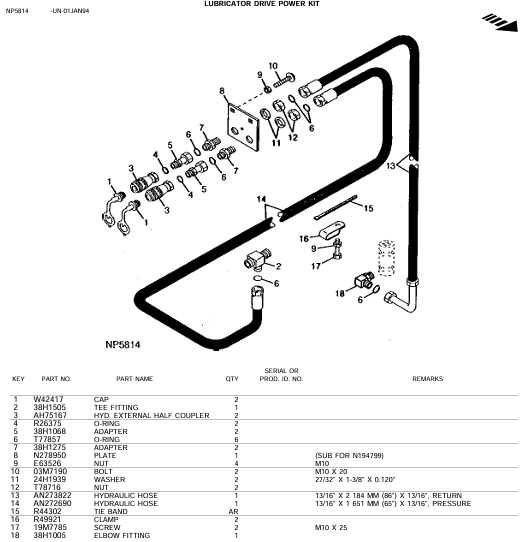

Yağlama Ünitesi Tahrik Güç Seti
Yağlama Ünitesi Tahrik Güç Seti, hidrolik sistemin basınç ve dönüş hatlarını oluşturan hortumlar, bağlantı aparatları, adaptörler ve conta parçalarından meydana gelir. Bu set, tahrik sistemine bağlı yağlama ekipmanının güvenli ve sızdırmaz şekilde çalışmasını sağlayarak sistemin verimliliğini artırır.
Mağazada İncele| ANAHTAR | PARÇA NO. | PARÇA ADI | ADET | SERİ/ÜRÜN KODU | AÇIKLAMA |
|---|---|---|---|---|---|
| 1 | W22471 | KAPAK | 2 | ||
| 2 | 3AH1505 | T BAĞLANTI | 1 | ||
| 3 | AR71657 | HİDROLİK DIŞ YARI KUPLE | 1 | ||
| 4 | R26413 | O-RİNG | 2 | ||
| 5 | 38H1098 | ADAPTÖR | 2 | ||
| 6 | T17751 | O-RİNG | 2 | ||
| 7 | 37M8751 | ADAPTÖR | 1 | ||
| 8 | N187365 | PLAKA | 1 | (N194759 yerine) | |
| 9 | E63526 | SOMUN | 2 | M10 | |
| 10 | 03M7190 | CİVATA | 2 | M10 X 20 | |
| 11 | 24H1396 | PUL | 2 | 27/32" X 1-3/8" X 0.120" | |
| 12 | T17782 | SOMUN | 2 | ||
| 13 | AN272820 | HİDROLİK HORTUM | 1 | 13/16" X 1384 MM (65") X 13/16", DÖNÜŞ | |
| 14 | AN262869 | HİDROLİK HORTUM | 1 | 13/16" X 1651 MM (65") X 13/16", BASINÇ | |
| 15 | RA24003 | BAĞLANTI BANDI | AR | ||
| 16 | R44927 | KELEPÇE | 2 | ||
| 17 | 19M7055 | VİDA BAĞLANTI | 2 | M10 X 25 |
